Справочник соединений

Справочник предназначен для настройки соединений с различными источниками данных. Созданные соединения могут быть использованы в конструкторе отчетов в настройках параметров.

Для каждого соединения возможно задать индивидуальные параметры соединения: тип источника данных, настройки подключения, количество попыток соединения.

Созданные соединения можно будет выбрать в настройках параметров отчетов.

Сторонние системы​

КАСКАД 3, WinCC OA, АСОКУ​

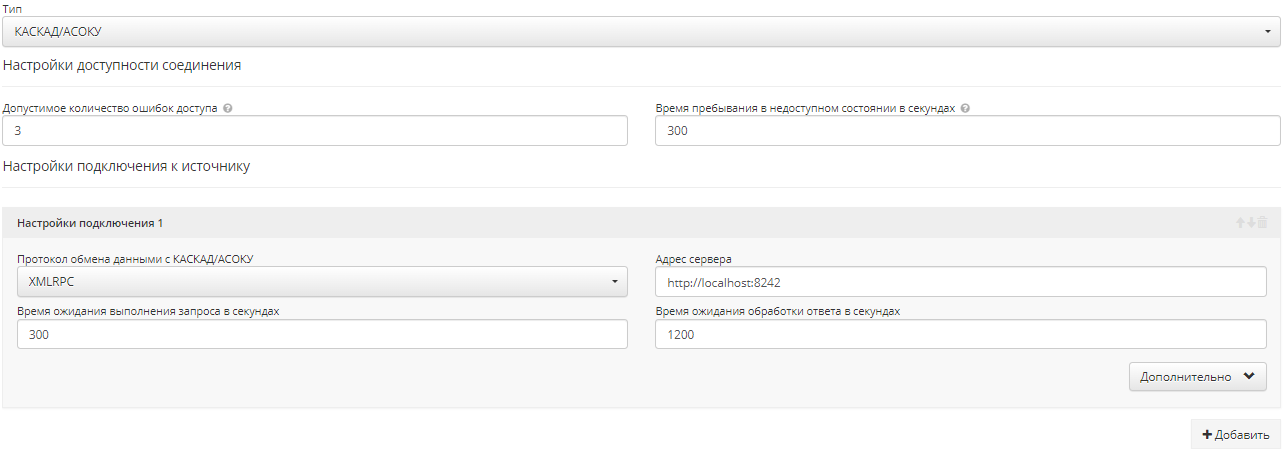

При выбранном типе соединения КАСКАД, форма настройки будет иметь вид, представленный на рисунке ниже.

Настройки источника КАСКАД

Настройки источника КАСКАД

Для протокола XMLRPC необходимо заполнить следующие поля: Адрес сервера, Время ожидания выполнения запроса в секундах, Время ожидания обработки ответа в секундах.

Имеется возможность дополнительного (резервного подключения) путем нажатия на кнопку Добавить в нижней части данной области. Также возможно менять приоритет подключения или удалять подключения.

КАСКАД 4​

Настройки соединения:

  • Адрес сервера — IP-адрес или доменное имя сервера КАСКАД 4.
  • Порт — номер TCP-порта сервера.
  • Имя пользователя — учётная запись для подключения.
  • Пароль — пароль учётной записи.
  • Использовать защищённое соединение (WSS) — включить шифрование транспортного соединения.

WinCC​

Настройки соединения:

  • Название провайдера OLE DB — имя OLE DB провайдера WinCC, используемого для доступа к базе данных (например, WinCCOLEDBProvider.1).
  • Адрес сервера — IP-адрес или имя хоста сервера WinCC.

СУБД​

InfluxDB​

Настройки соединения:

  • Протокол — протокол подключения: HTTP или HTTPS.
  • Адрес сервера — IP-адрес или доменное имя сервера InfluxDB.
  • Порт — номер TCP-порта (по умолчанию 8086).
  • Название базы данных — имя базы данных InfluxDB.
  • Имя пользователя — учётная запись для подключения.
  • Пароль — пароль учётной записи.

Microsoft SQL Server​

Настройки соединения:

  • Адрес сервера — IP-адрес, доменное имя или имя экземпляра SQL Server.
  • Порт — номер TCP-порта (по умолчанию 1433).
  • Название базы данных — имя базы данных.
  • Имя пользователя — учётная запись SQL.
  • Пароль — пароль учётной записи.
  • Дополнительные настройки — дополнительные параметры строки подключения (например, TrustServerCertificate=True).

MySQL​

Настройки соединения:

  • Адрес сервера — IP-адрес или доменное имя сервера MySQL.
  • Порт — номер TCP-порта (по умолчанию 3306).
  • Название базы данных — имя базы данных.
  • Имя пользователя — учётная запись MySQL.
  • Пароль — пароль учётной записи.
  • Дополнительные настройки — дополнительные параметры строки подключения.

PostgreSQL​

Настройки соединения:

  • Адрес сервера — IP-адрес или доменное имя сервера PostgreSQL.
  • Порт — номер TCP-порта (по умолчанию 5432).
  • Название базы данных — имя базы данных.
  • Имя пользователя — учётная запись PostgreSQL.
  • Пароль — пароль учётной записи.
  • Дополнительные настройки — дополнительные параметры строки подключения.

Файлы​

Excel​

Настройки соединения:

  • Путь до файла — абсолютный путь к файлу Excel на сервере ТехноДок.

Текстовый файл​

Настройки соединения:

  • Путь до файла — абсолютный путь к текстовому файлу (TXT, CSV) на сервере ТехноДок.

Прочее​

HTTP​

Настройки соединения:

  • Адрес ресурса — базовый URL HTTP-сервера (например, https://api.example.com).
  • Время ожидания ответа (с.) — максимальное время ожидания ответа от сервера в секундах.
  • Заголовки — список HTTP-заголовков, применяемых ко всем запросам через данное соединение. Для каждого заголовка задаётся ключ и значение.

ODBC​

Настройки соединения:

  • Строка соединения — строка подключения ODBC (например, DSN=MyDSN;Uid=user;Pwd=pass;).

OLE DB​

Настройки соединения:

  • Строка соединения — строка подключения OLE DB (например, Provider=SQLOLEDB;Data Source=server;...).

OPC​

Настройки соединения:

  • Стандарт OPC — протокол подключения к OPC-серверу:
    • DA — OPC Data Access, только текущие значения.
    • HDA — OPC Historical Data Access, исторические данные.
    • UA — OPC Unified Architecture, текущие и исторические данные.
  • Тип аутентификации — способ авторизации:
    • Анонимная — без аутентификации.
    • Имя пользователя и пароль — аутентификация по учётным данным.
    • Сертификат — аутентификация по клиентскому сертификату (только для OPC UA).

Для стандартов DA и HDA:

  • Адрес сервера — IP-адрес или имя хоста OPC-сервера.
  • Название OPC-сервера — ProgID OPC-сервера (например, Kepware.KEPServerEX.V6).

Для стандарта UA:

  • Адрес конечной точки — URL endpoint OPC UA сервера (например, opc.tcp://server:4840).
  • Режим безопасности — Без режима, Подписать, Подписать и зашифровать.
  • Политика безопасности — алгоритм шифрования: Basic128Rsa15, Basic256, Basic256Sha256, Aes128_Sha256_RsaOaep, Aes256_Sha256_RsaPss.
  • Путь до сертификата клиента — путь к файлу сертификата (при типе аутентификации Сертификат).
  • Путь до приватного ключа — путь к файлу приватного ключа (при типе аутентификации Сертификат).

Для аутентификации по учётным данным:

  • Имя пользователя — учётная запись на OPC-сервере.
  • Пароль — пароль учётной записи.
