Наработка оборудования

Описание

Модуль расчета наработки оборудования предоставляет инструменты для мониторинга режимов работы оборудования в реальном времени. При помощи модуля наработки оборудования вы можете вести учет времени работы и простоя оборудования, времени работы оборудования в допустимых и нерекомендованных зонах работы, число пусков и остановов оборудования.

На картинке ниже приведен пример результата работы модуля наработки для отслеживания времени работы оборудования в перегретом состоянии.

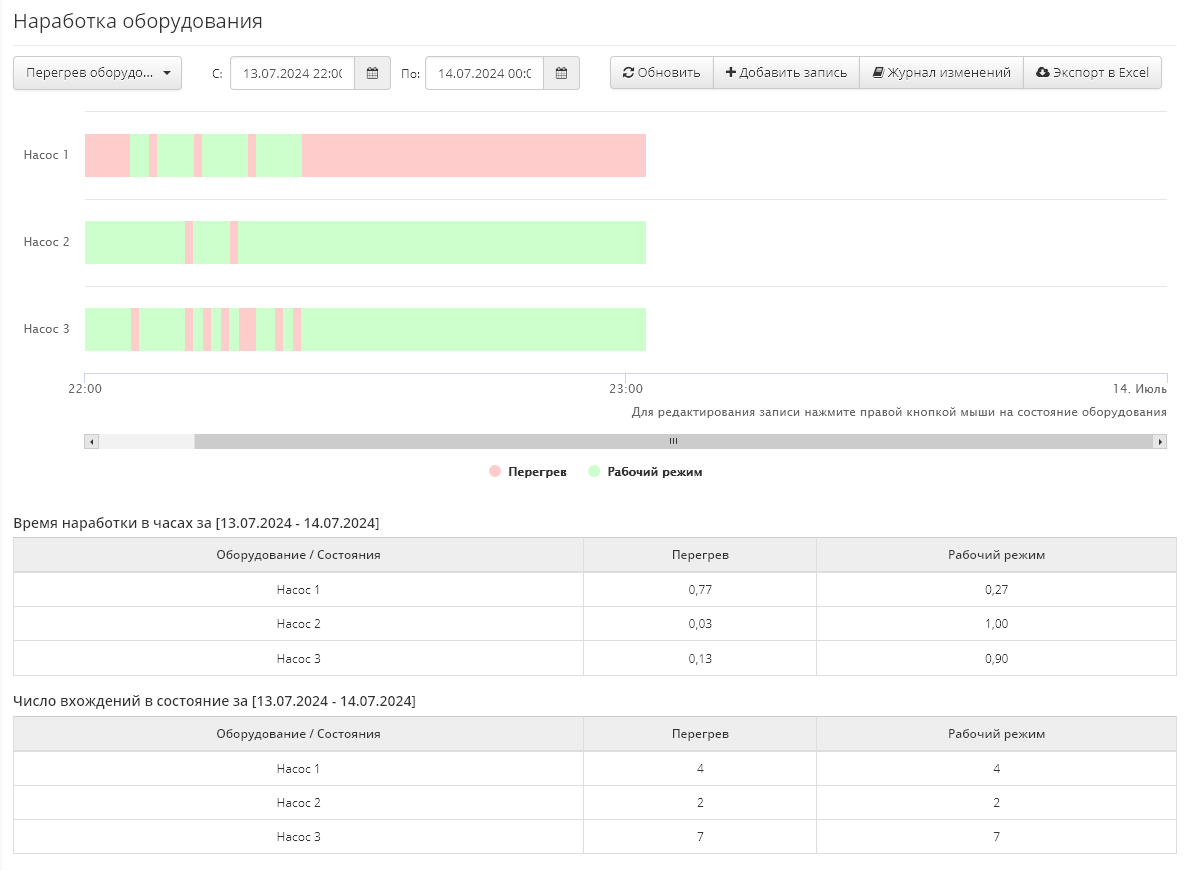

Диаграмма наработки оборудования

Настройка

Настройка соединения с источником данных

• При помощи бокового меню откройте форму Настройки приложения -> Наработка оборудования.
• Выберите Источник данных - КАСКАД или OPC.
• Выберете существующее или создайте новое соединение с источником данных.
• Сохраните изменения.

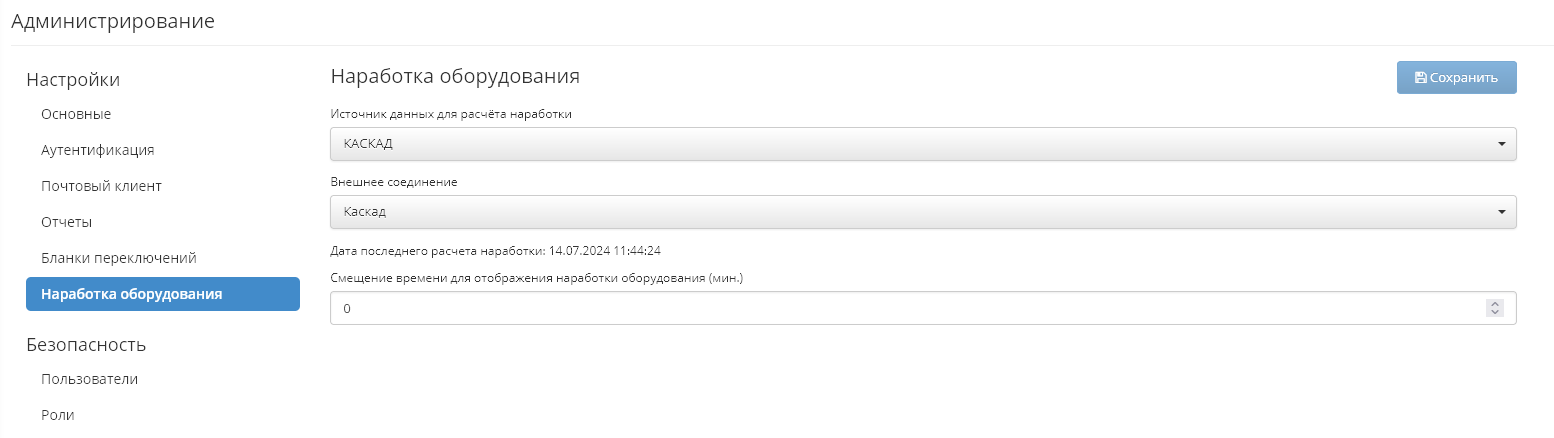

Настройка соединения

Настройка параметров наработки

Для того чтобы считать наработку необходимо выполнить следующие шаги:

• При помощи бокового меню перейти на форму Наработка -> Параметры.
• Нажать кнопку Добавить чтобы создать новый параметр наработки.
• В таблице Возможные состояния перечислить какие состояния работы оборудования хотим отслеживать. В примере это два состояний Рабочий режим = 0 и Перегрев = 1.
• В таблице Входные параметры определить параметры, которые потребуются для расчета режимов работы. Значения данных параметров ТехноДок будет получать из внешних систем при помощи одного из выбранных соединений - Каскад или OPC.
• В поле Алгоритм написать скрипт, который будет на основе входных параметров вести расчет режима работы и возвращать код режима работы, который мы определили выше. В примере ниже:
  • Если температура оборудования больше 80 градусов, то состояние 1 (Перегрев).
  • Иначе состояние 0 (Рабочий режим).

Аналогичным образом можно создать другие параметры наработки, например, которые будут отслеживать пуск и останов оборудования на основе тега/тегов из SCADA системы.

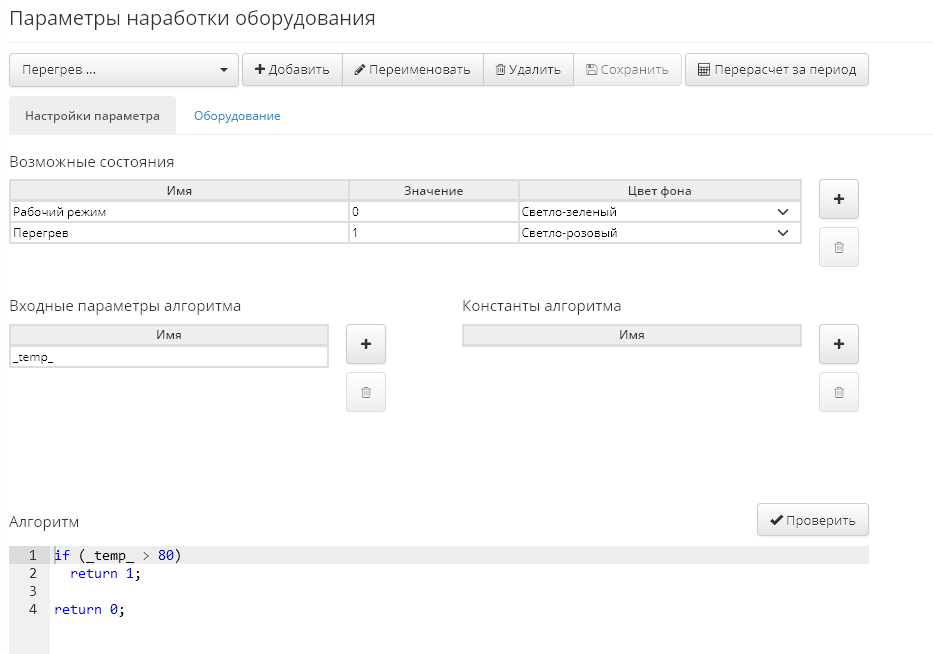

Настройка алгоритма расчета параметра наработки оборудования

Настройка списка оборудования и кроссировок

• Перейдите на вкладку Оборудование как показано на рисунке ниже и при помощи кнопки + добавьте названия единиц оборудования.
• Для каждой единицы оборудования укажите адрес тега в SCADA системе.
• На предыдущем шаге мы определили алгоритм расчета наработки, который зависит от температуры _temp_. У каждой единицы оборудования в SCADA системе есть параметр из архива которого ТехноДок может получить значения параметра.

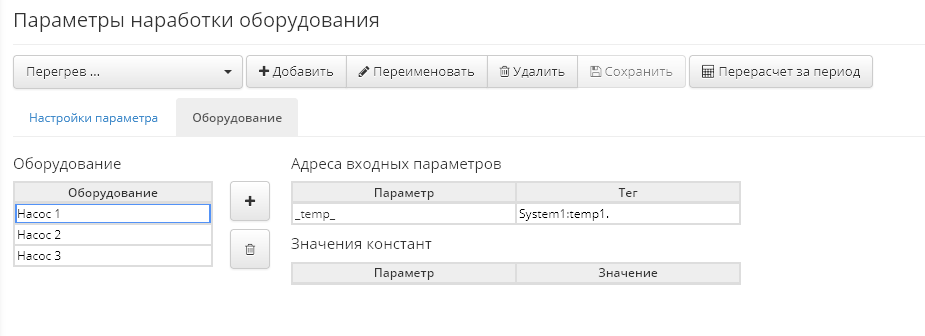

Настройка перечня оборудования

Информация

После выполнения данного шага модуль наработки начнет в автоматическом режиме отслеживать режимы работы оборудования.

Проверка кроссировок

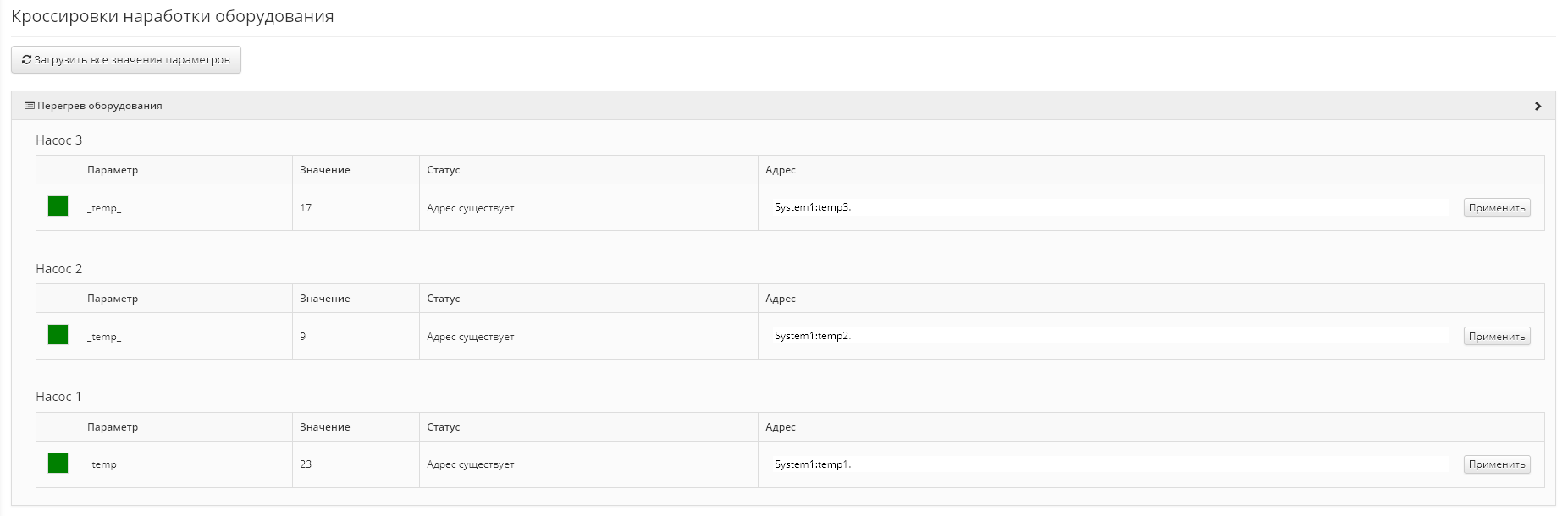

В боковом меню Наработка -> Кроссировки доступна форма при помощи которой вы можете проверить корректность кроссировок, посмотреть актуальные значения тегов, уточнить адреса тегов.

Кроссировки параметров

Пересчет данных по наработке за прошедшее время

После первоначальной настройки модуля наработки или после изменения алгоритмов вычисления параметра наработки возникает задача загрузить/пересчитать данные за прошедшее время. Например, на картинках выше мы видим историю работы оборудования за сутки с 13 по 14 июля. Если мы хотим пересчитать наработку, например, с 1 июля по 13 июля, то необходимо выполнить следующие действия:

• В боковом меню выбрать Наработка -> Параметры.
• Нажать Пересчитать за период.
• В появившемся окне ввести даты за которые хотим выполнить пересчет и нажать кнопку Пересчитать.
• ТехноДок начнет последовательную загружать исторические значения тегов из SCADA системы согласно кроссировкам и выполнять расчет параметра наработки.

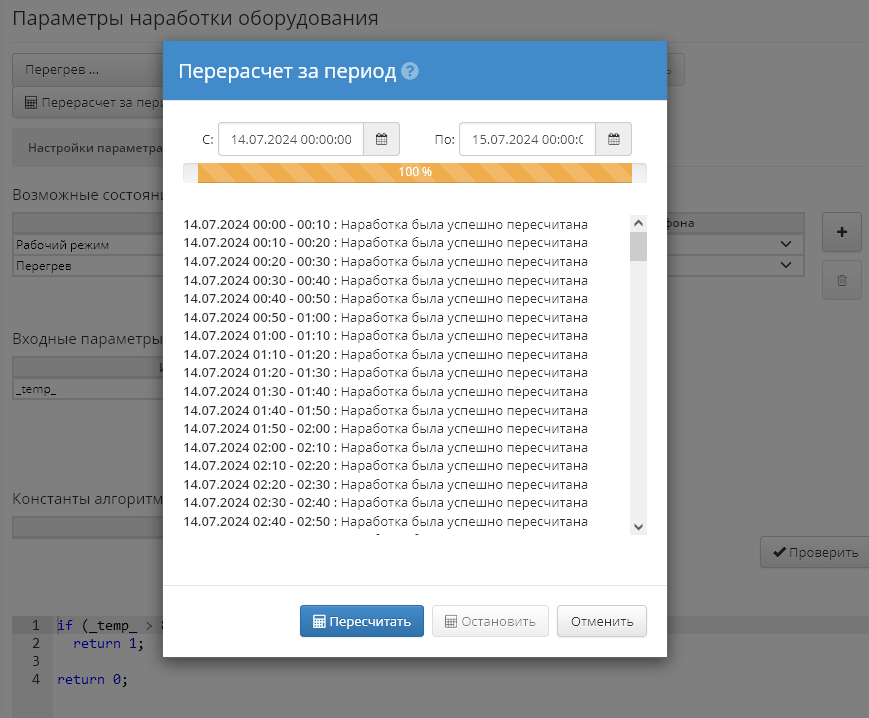

Пересчет наработки за прошедшее время

Работа с данными по наработке оборудования

Диаграмма и таблица наработки

В боковом меню доступна кнопка Наработка при нажатии на которую открывается диаграмма наработки. На данной форме можно выбрать один из Параметров наработки и просмотреть историю изменения состояния оборудования.

Данные отображаются в виде диаграммы и в виде таблицы. В таблице можно посмотреть суммарное время наработки оборудования с группировкой по режимам работы и число вхождений в режим.

Диаграмма наработки оборудования

Ручной ввод

При выполнении правого клика на диаграмме наработки будет показано всплывающее меню, в котором вы можете выбрать одну из опций:

• Добавить - ТехноДок предложит выбрать единицу оборудования, режим работы и метку времени. Указанные данные будут добавлены в историю работы оборудования.
• Редактировать - позволяет уточнить данные о переключении режима работы оборудования которые были рассчитаны в автоматическом режиме, либо введены вручную.
• Удалить - удаляет запись из истории.

Все изменения, связанные с ручным вводом фиксируются в журнале изменений.

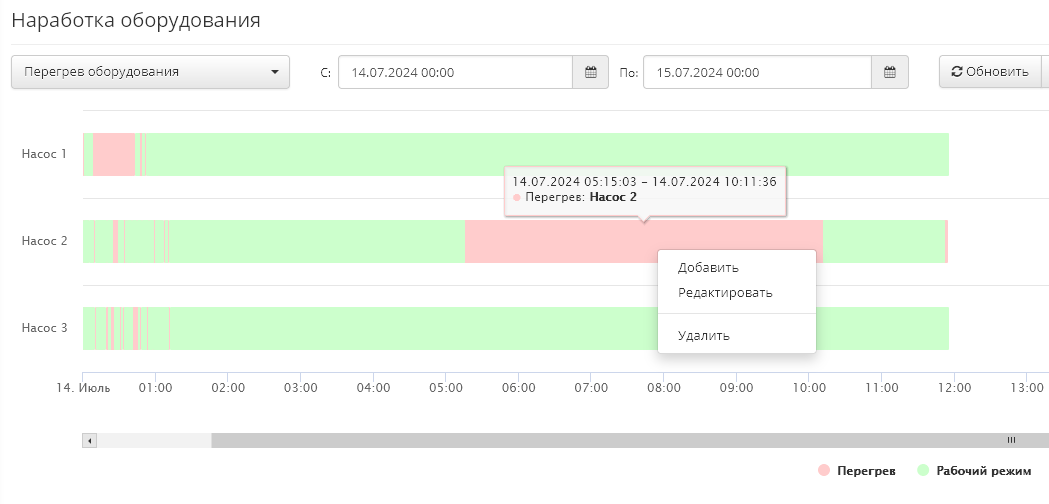

Диаграмма наработки оборудования

Использование результатов расчета наработки в отчетах

При создании отчета выберете параметр Диаграмма наработки чтобы добавить диаграмму наработки. Используйте параметр отчета с типом Наработка для получения времени наработки оборудования в указанном режиме.

Как работает расчет наработки

ТехноДок раз в 10 минут запускает периодическую задачу, которая для каждого параметра наработки выполняет следующие шаги:

• Для каждого параметра наработки и каждой единицы оборудования:

  • Определить метку времени последнего успешного пересчета наработки.

  • Начиная с этого времени с шагом 1 час:

    • Выполнить загрузку исторических данных значений всех тегов согласно введенным кроссировкам из системы которая была указана в качестве источника данных (КАСКАД или OPC).

      • Для каждой временной метки, когда было изменение одного из тегов выполнить расчет параметра наработки и определить текущий режим работы.

    • Если режим работы оборудования изменился, то сделать запись об изменении.

    • Обновить метку времени последнего успешного пересчета.

В случае если источник данных не будет доступен несколько часов, то после успешной попытки подключения ТехноДок сможет загрузить все недостающие данные и выполнить расчет наработки оборудования.
