Производственная отчетность и аналитика на базе ТехноДок

Проекты

В группе компаний «СМС Автоматизация» разработаны и внедрены решения для ведения производственных отчетов на различных промышленных предприятиях.

Загрузить PDF с примерами отчетов

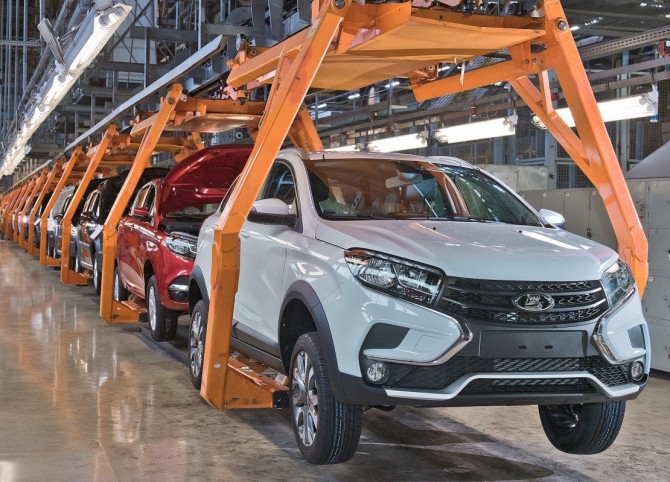

АвтоВаз

Для АО "АВТОВАЗ" разработаны и внедрены отчеты:

  • Мониторинг и расчет показателей OEE для производств Сварка, Сборка, Окраска.
  • Расчет показателей SSAR (Scheduled Sequence Achievement Ratio – показатель соблюдения запланированной производственной последовательности), STAR (Scheduled Time Achievement Ratio – показатель соблюдения запланированного времени схода), D-STAR (Delivery Scheduled Time Achievement Ratio – показатель соблюдения запланированного времени схода).

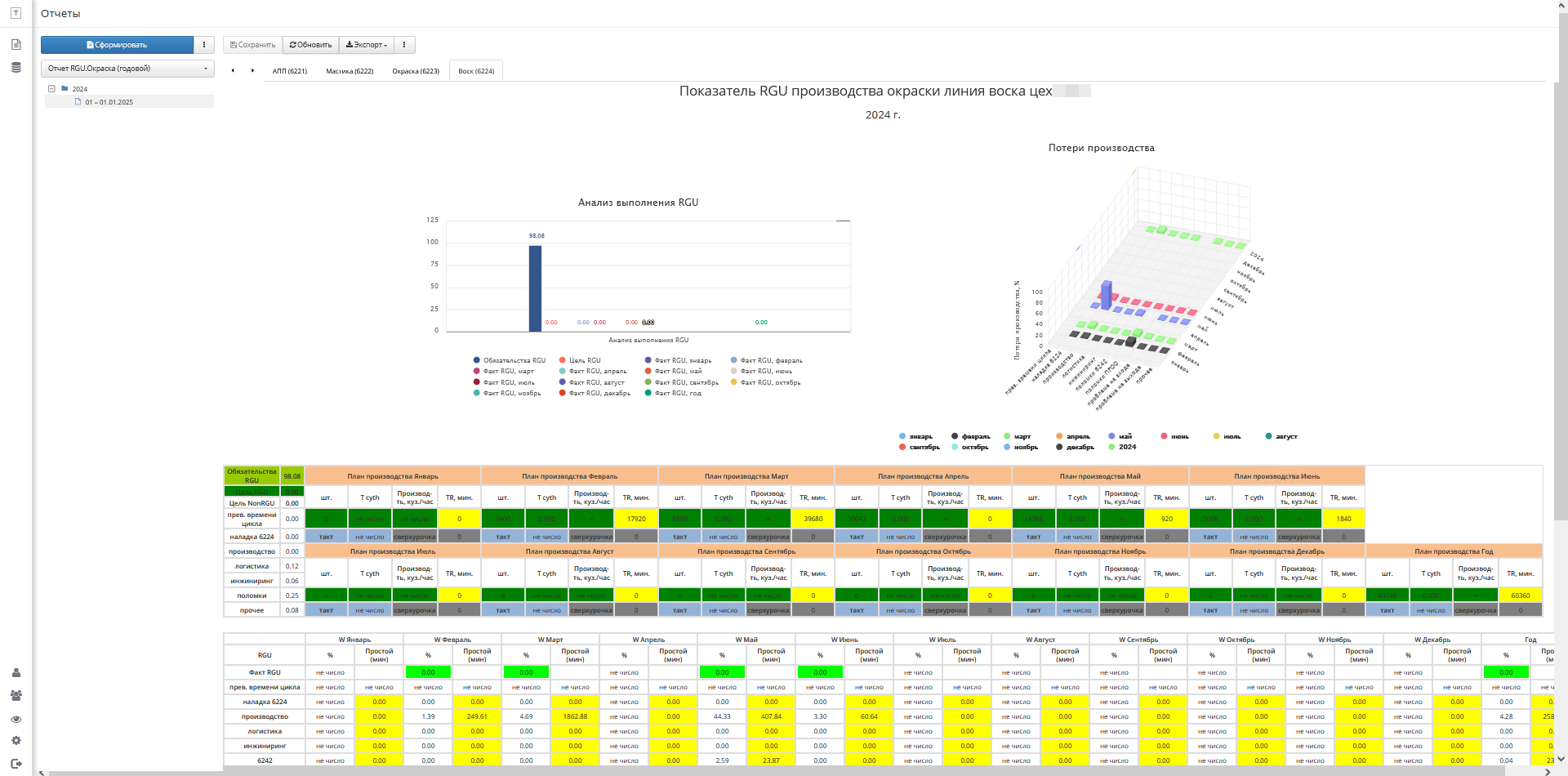

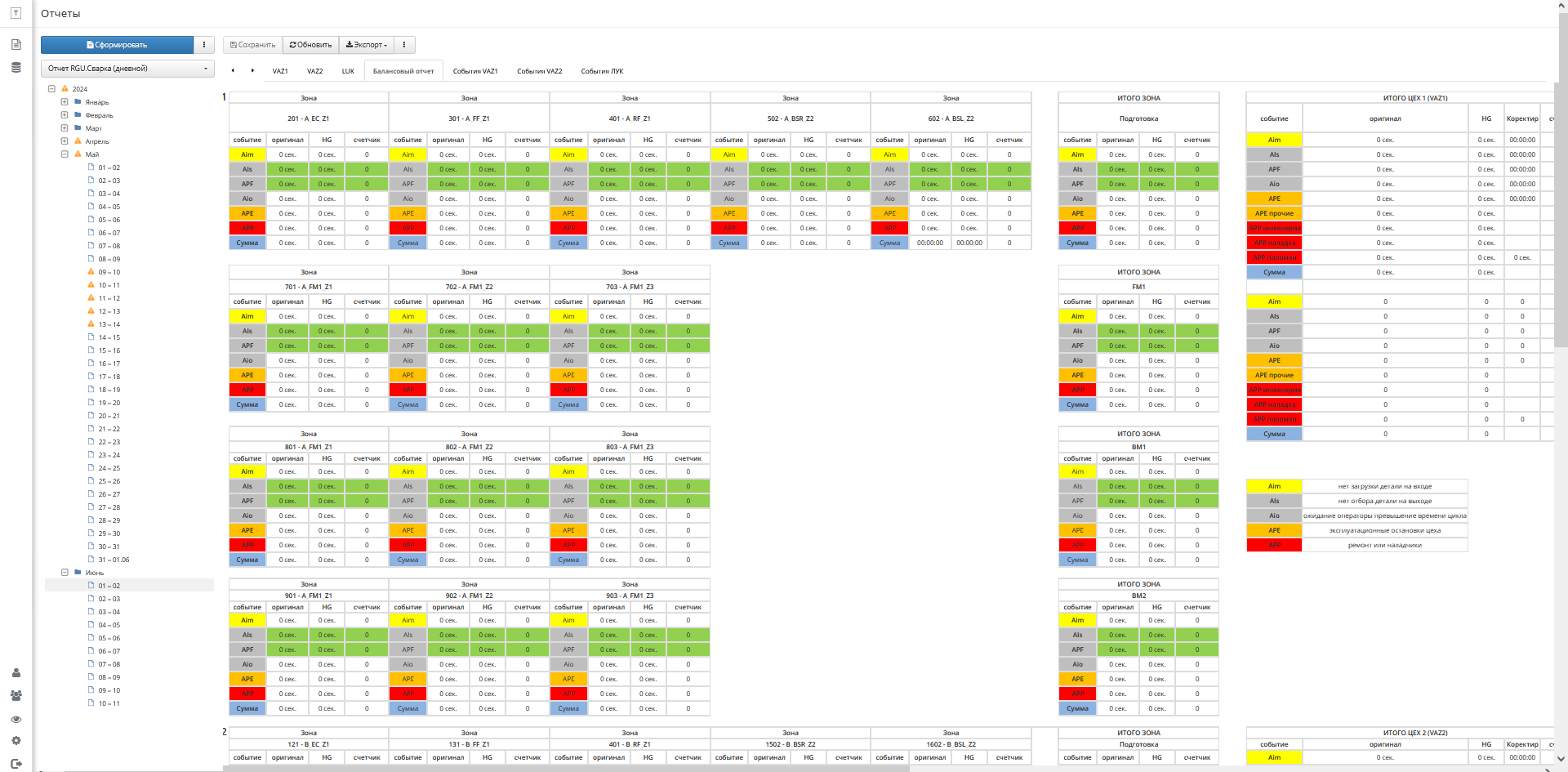

Показатель производства RGU

Показатель производства RGU

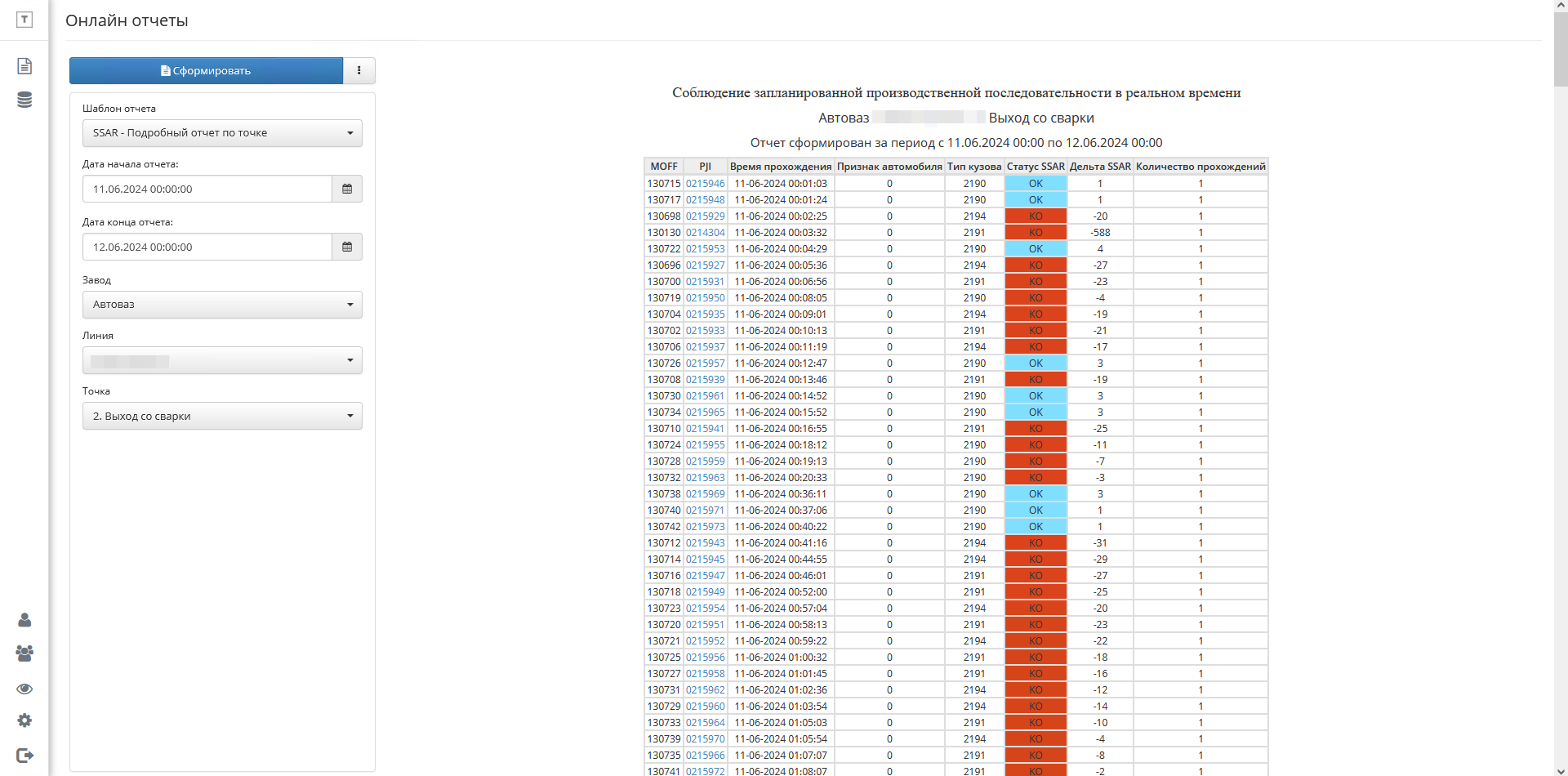

Соблюдение запланированной производственной последовательности

* отчеты содержат демонстрационные данные

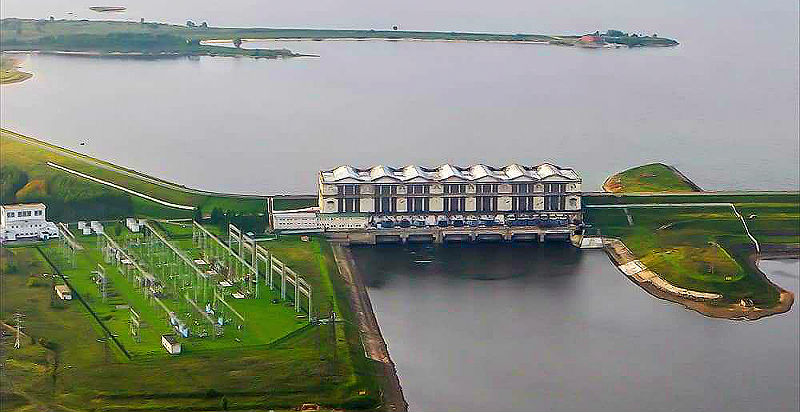

Каскад Верхневолжских ГЭС

Для Каскада Верхневолжских ГЭС была разработана и внедрена система автоматизированного прохождения бланков переключений на базе ПК ТехноДок. Система предоставляет следующие возможности оперативному персоналу:

  • Импорт существующих типовых бланков переключений.
  • Создание и редактирование новых шаблонов бланков переключений.
  • Автоматизация проверок условий готовности выполнения бланка переключений.
  • Автоматизация выполнения операций бланка переключений.
  • Выполнение бланка переключений в режиме плеера.
  • Работа с сигнализациями и предупреждениями.

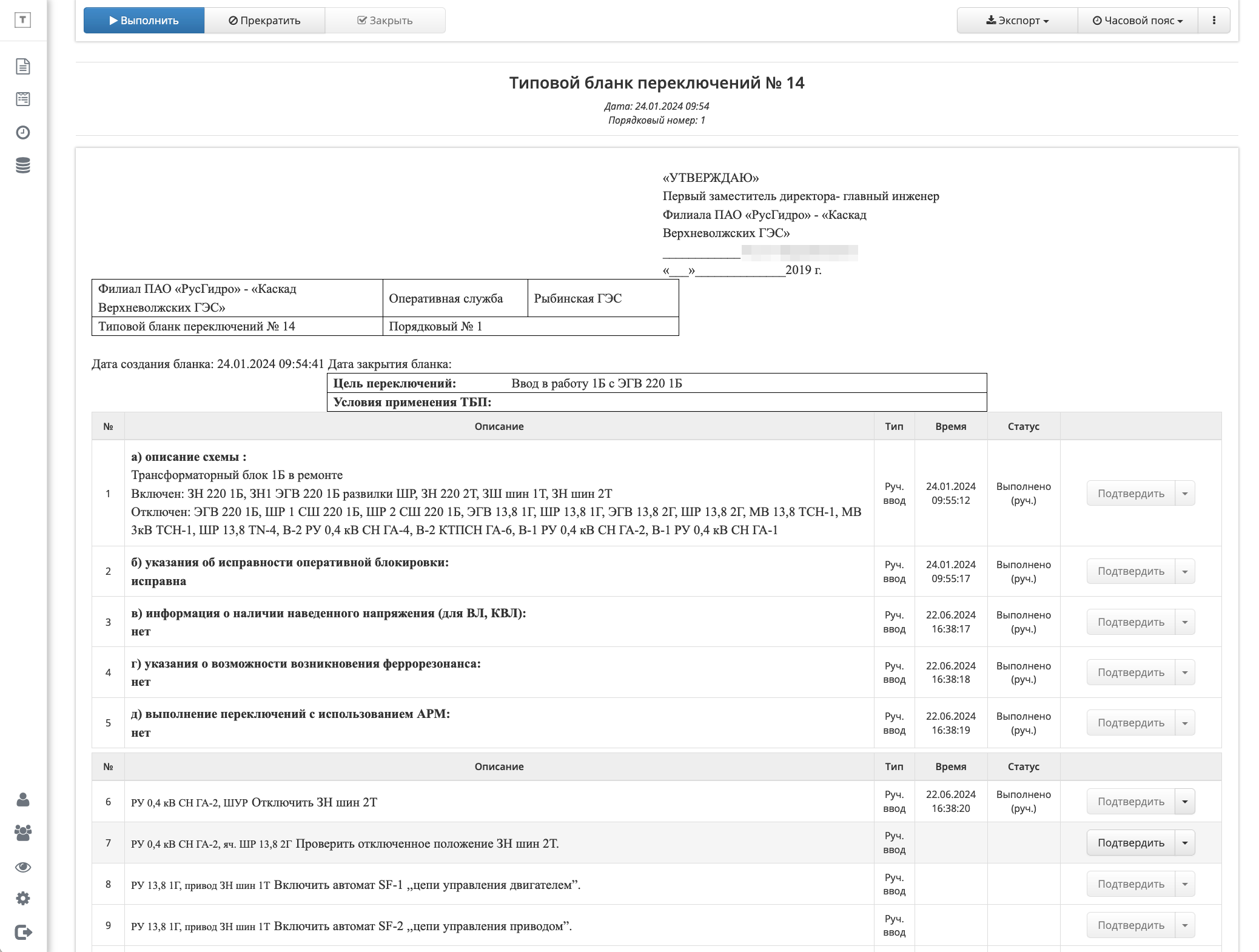

Прохождение типового бланка переключений

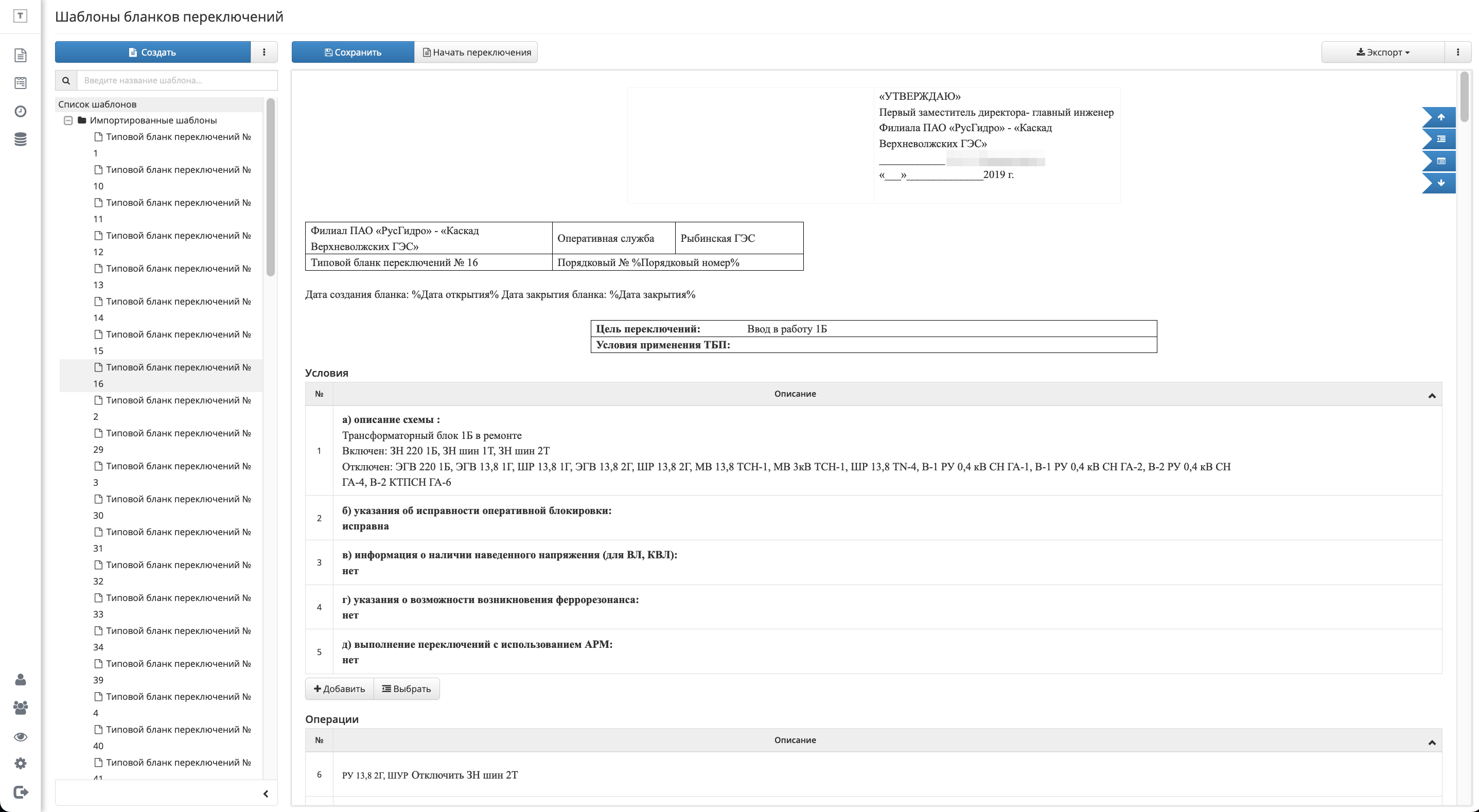

Конструктор бланков переключений

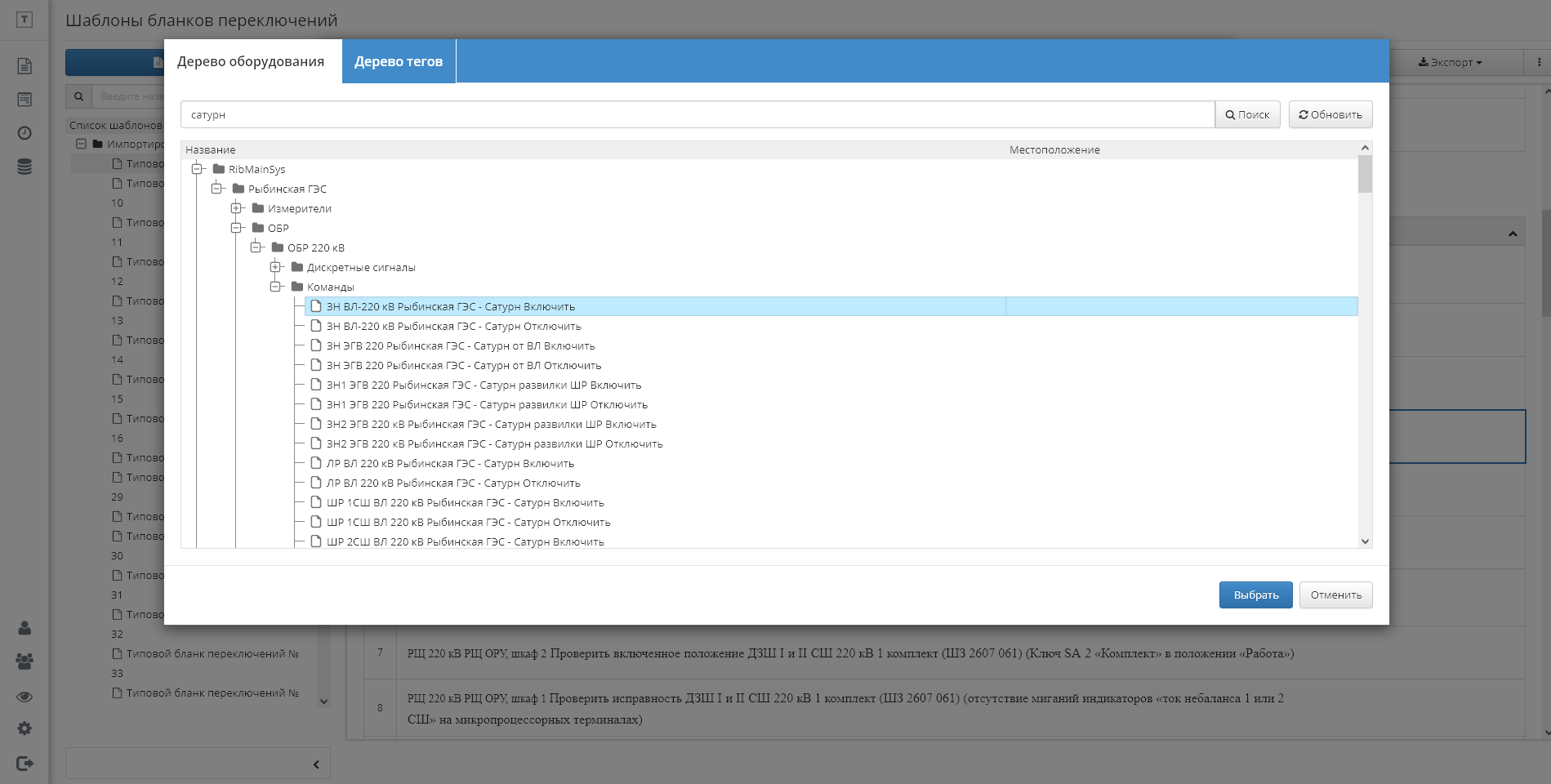

Выбор параметров для автоматизации операции переключения

* отчеты содержат демонстрационные данные

Саяно-Шушенская ГЭС

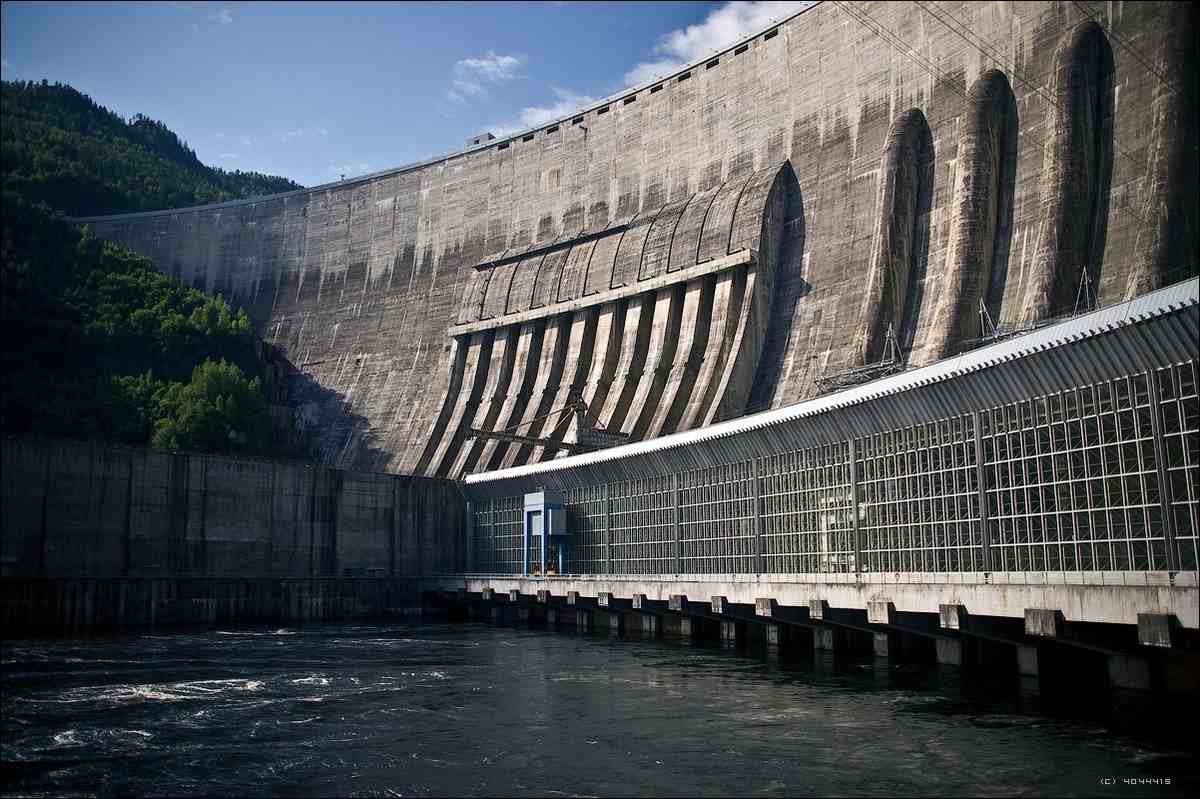

Саяно-Шушенская ГЭС расположена на реке Енисей возле посёлка Черемушки в Республике Хакасия. Является самой мощной гидростанцией в России и одной из самых мощных в мире. Установленная мощность Саяно-Шушенской ГЭС — 6400 МВт, среднегодовая выработка 24 млрд кВт·ч. В здании ГЭС размещено 10 гидроагрегатов с радиально-осевыми турбинами мощностью 640 МВт каждый.

Назначение и цель системы

Верхний уровень автоматизированной системы управления технологическими процессами предназначен для оптимизации эксплуатации оборудования основных и вспомогательных технологических процессов и построения технологической основы за счет автоматизации оборудования и внедрения систем мониторинга и диагностики.

Благодаря программному комплексу пользователям системы предоставляется возможность формирования порядка 100 различных отчетов, а именно:

  • Водный режим:
    • Водный режим (месяц/сутки)

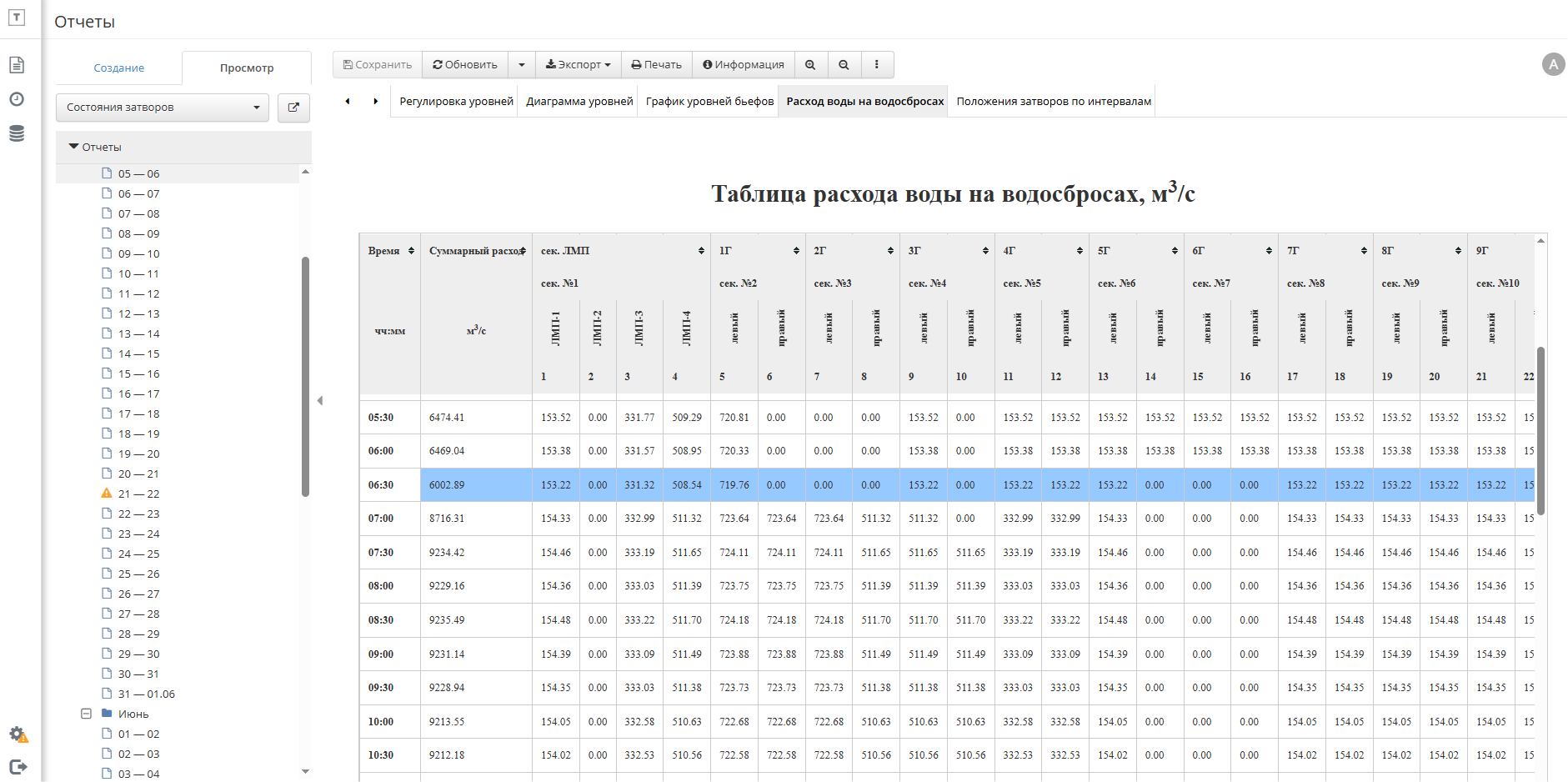

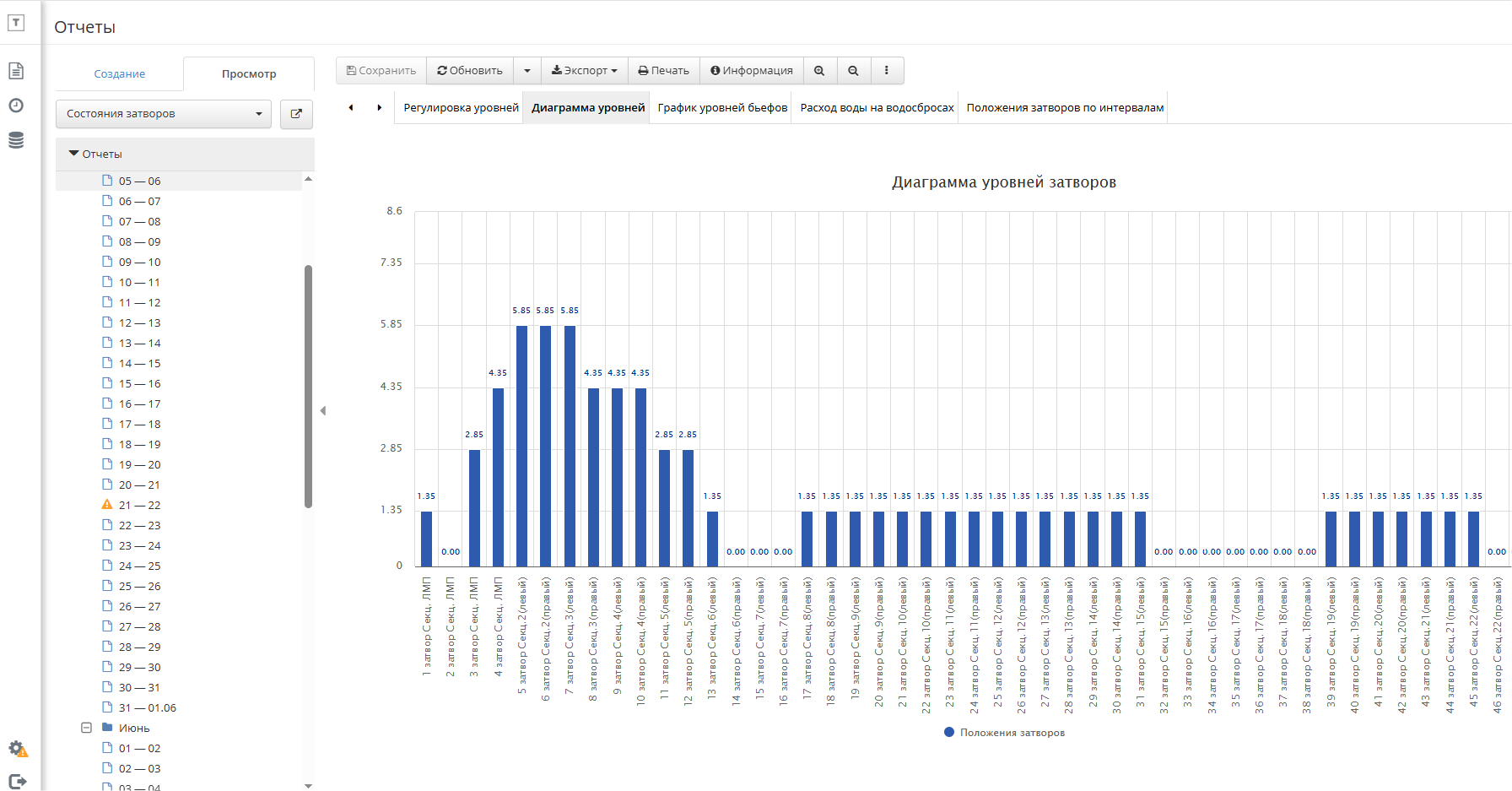

    • Журнал водосбросов
    • Режим водохранилища (месяц/год)
    • Кызыл - отметка поста 615,5м
    • Температура воздуха
    • Гидрометео
  • Гидроагрегаты:
    • Ведомость работы ГА1,ГА2,Т1-ГА9,ГА10,Т5
    • Ведомость работы ГА МГЭС
    • Итоговый отчет о состоянии ГА МГЭС (месяц/неделя/сутки)
    • Итоговый отчет о состоянии ГА СШГЭС (месяц/неделя/сутки)
    • КПД ГА
    • Отчет о работе ГА1-ГА10
    • Сводка состояния ГА1-ГА10 при пуске/останове
    • Суточная ведомость контроля температур ГА1-ГА10
    • Расчет коэффициента готовности оборудования
  • Оперативная информация:
    • Рапорт МЧС
    • Рапорт НСС
    • Рапорт для прессы
    • Рапорт для Ленгидропроект
    • Приложение 63 СШГЭС
  • Сигнализация:
    • Аналитический отчет сигнализации за месяц/сутки
    • Статистика сигнализации
    • Суточная ведомость сигналов
    • Суточная ведомость уникальных сигналов
  • Наработка:

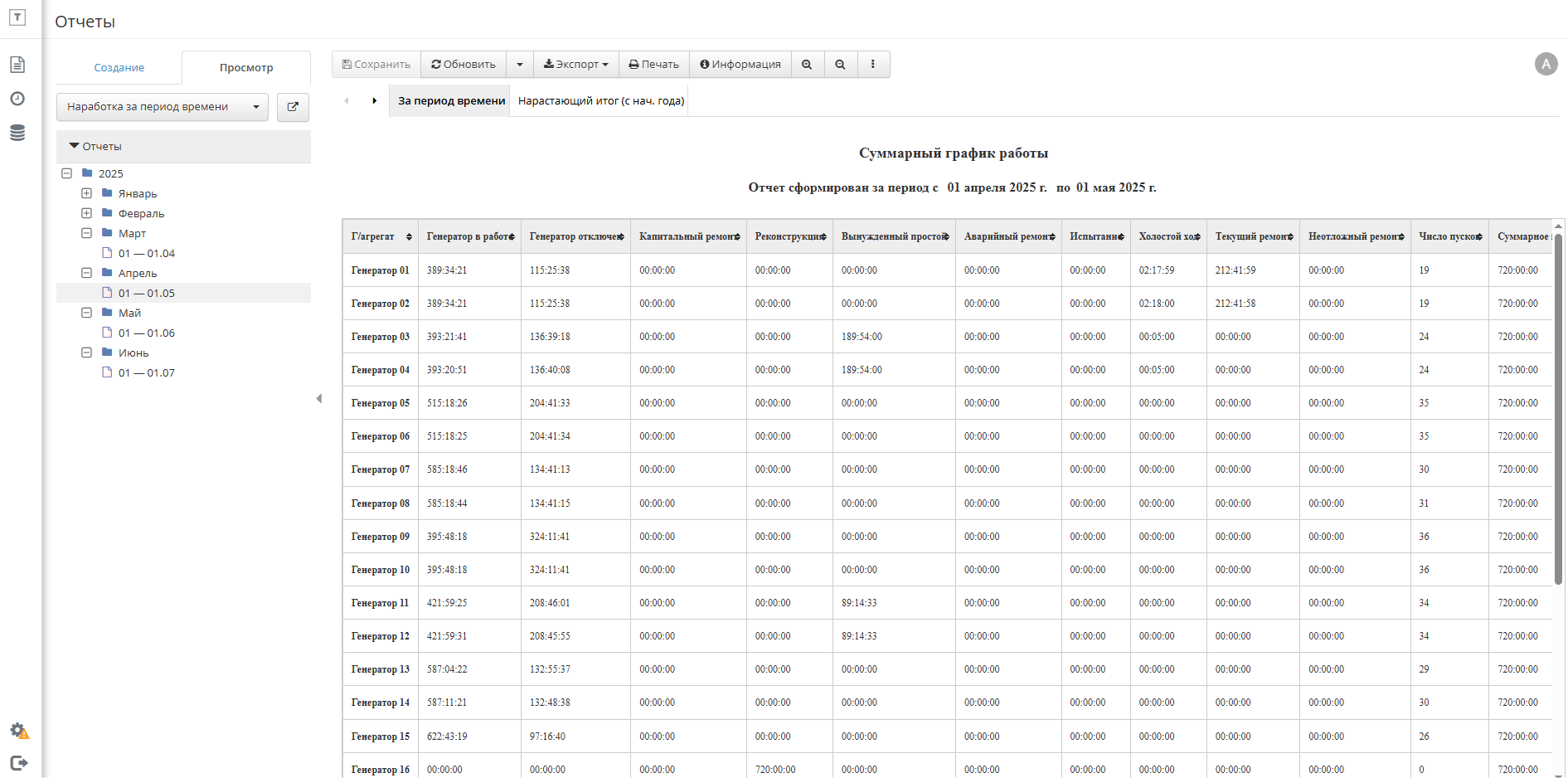

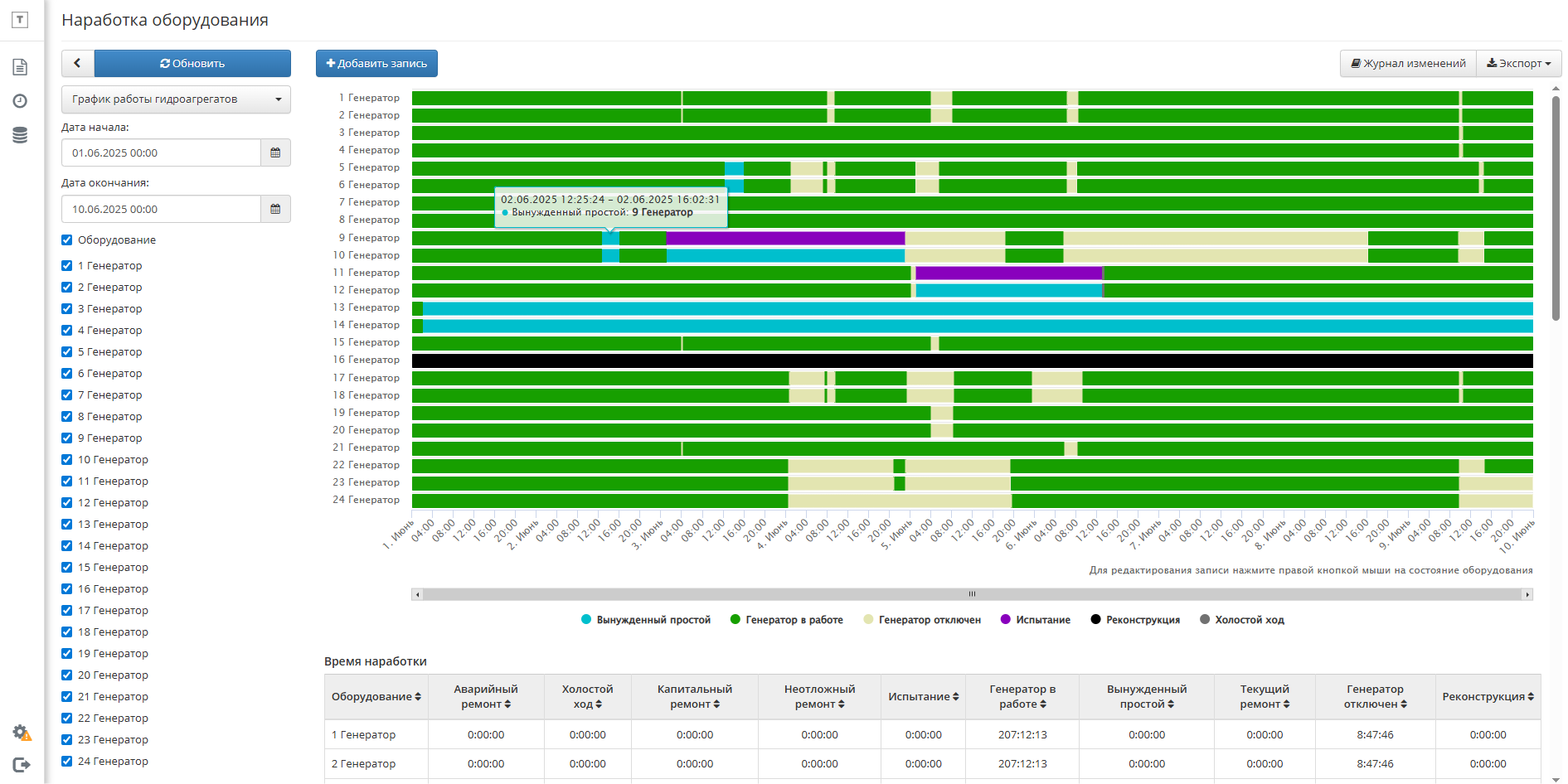

    • Диаграмма наработки
    • Зоны работы ГА за год/месяц
    • Режимы работы ГА за год/месяц/сутки
    • Пуски и остановы ГА год/месяц
    • Отчет о количестве переходов через зону 2 (запрещенную)
    • Отчет о количестве переходов через зоны
  • Остаточный ресурс:
    • Журнал токов при коммутациях
    • Остаточный ресурс выключателей
    • Остаточный ресурс ГА
    • Остаточный ресурс трансформаторов
    • Количество вкл/выкл выключателей станции (месяц/сутки)
  • Электроэнергия:
    • Баланс электроэнергии (сутки)
    • Баланс электроэнергии СШГЭС/МГЭС (сутки)
    • Генерация
    • КРУЭ220
    • КРУЭ500
    • Нагрузка (месяц/сутки)
    • ПБР
    • Потребление реактивное
    • Расход на собственные нужды
    • Расчет КИУМ
    • Суточная ведомость выработок
    • Электроэнергия (месяц)
    • Энергетические параметры МГЭС (московское/местное)
    • Энергетические параметры СШГЭС (московское/местное).

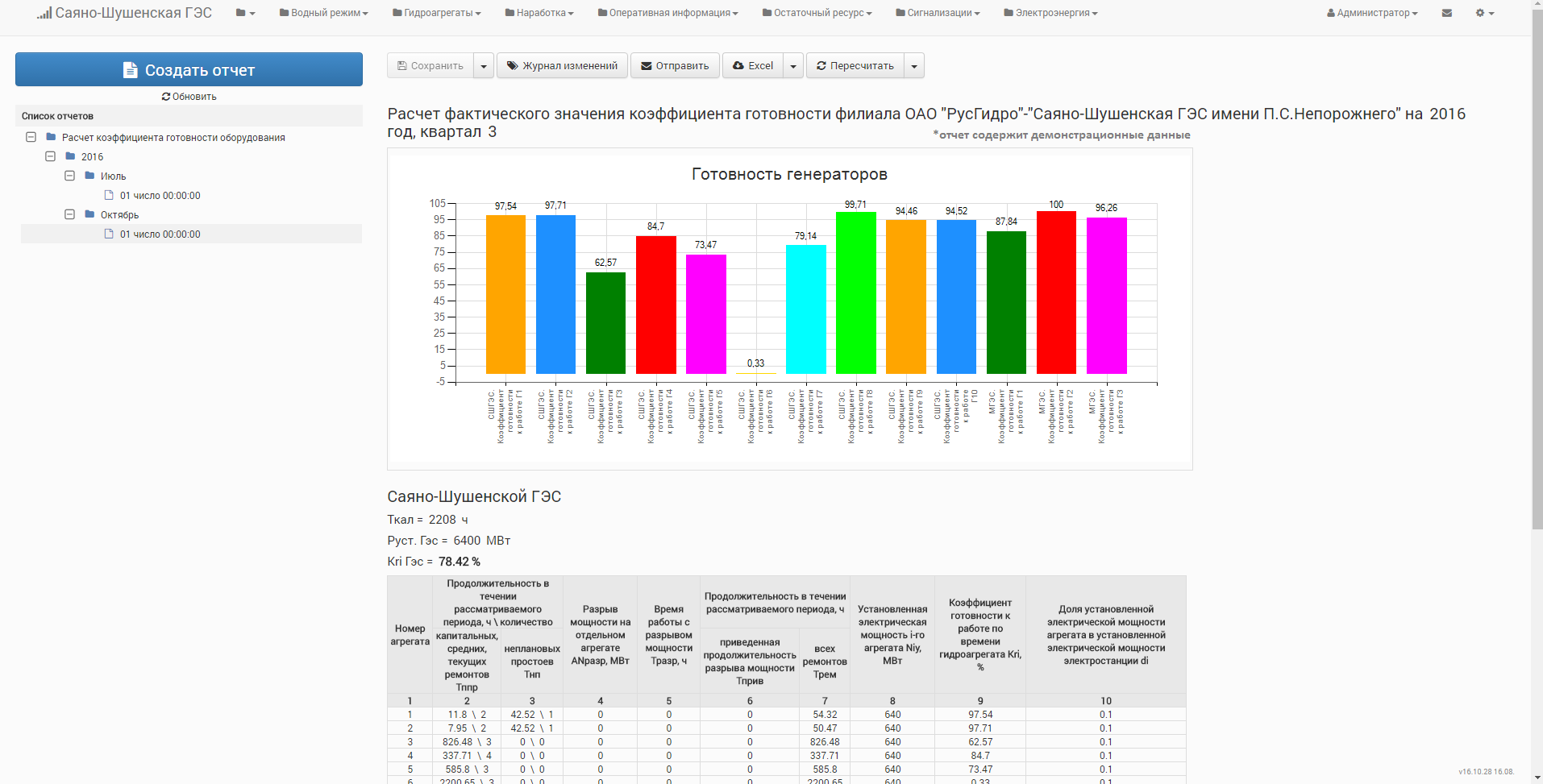

Расчет коэффициента готовности оборудования

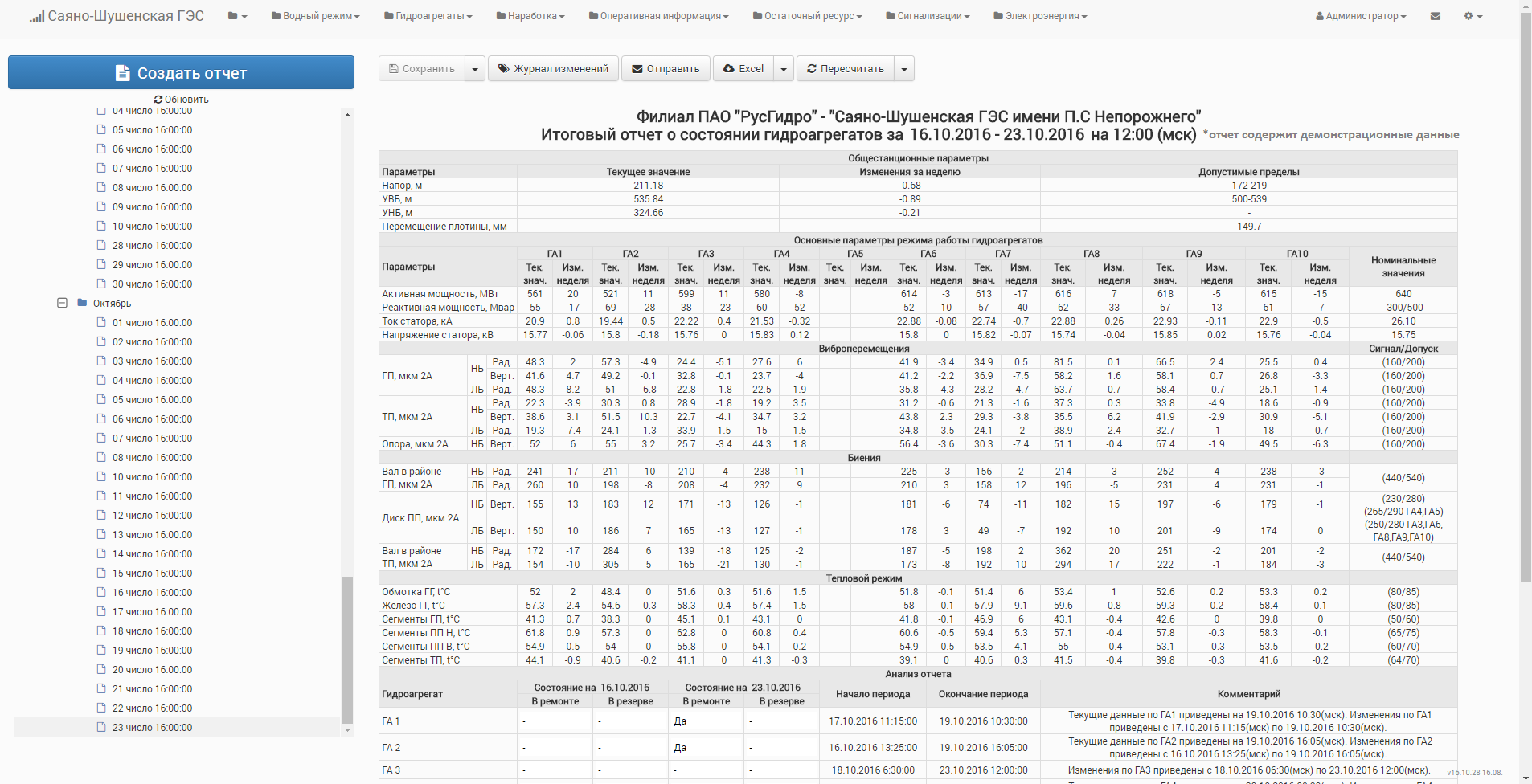

Итоговый отчет о состоянии гидроагрегатов

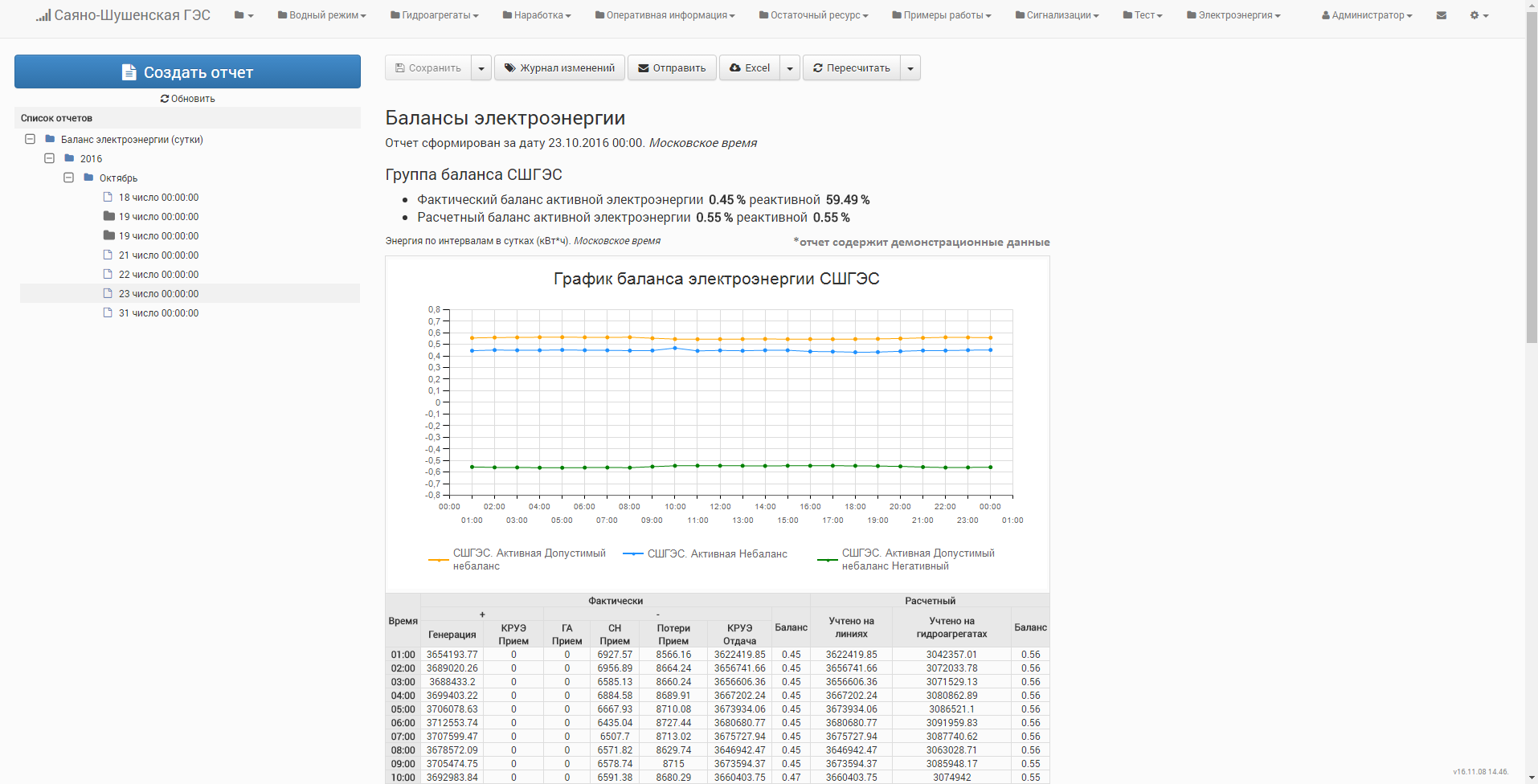

Баланс электроэнергии (сутки)

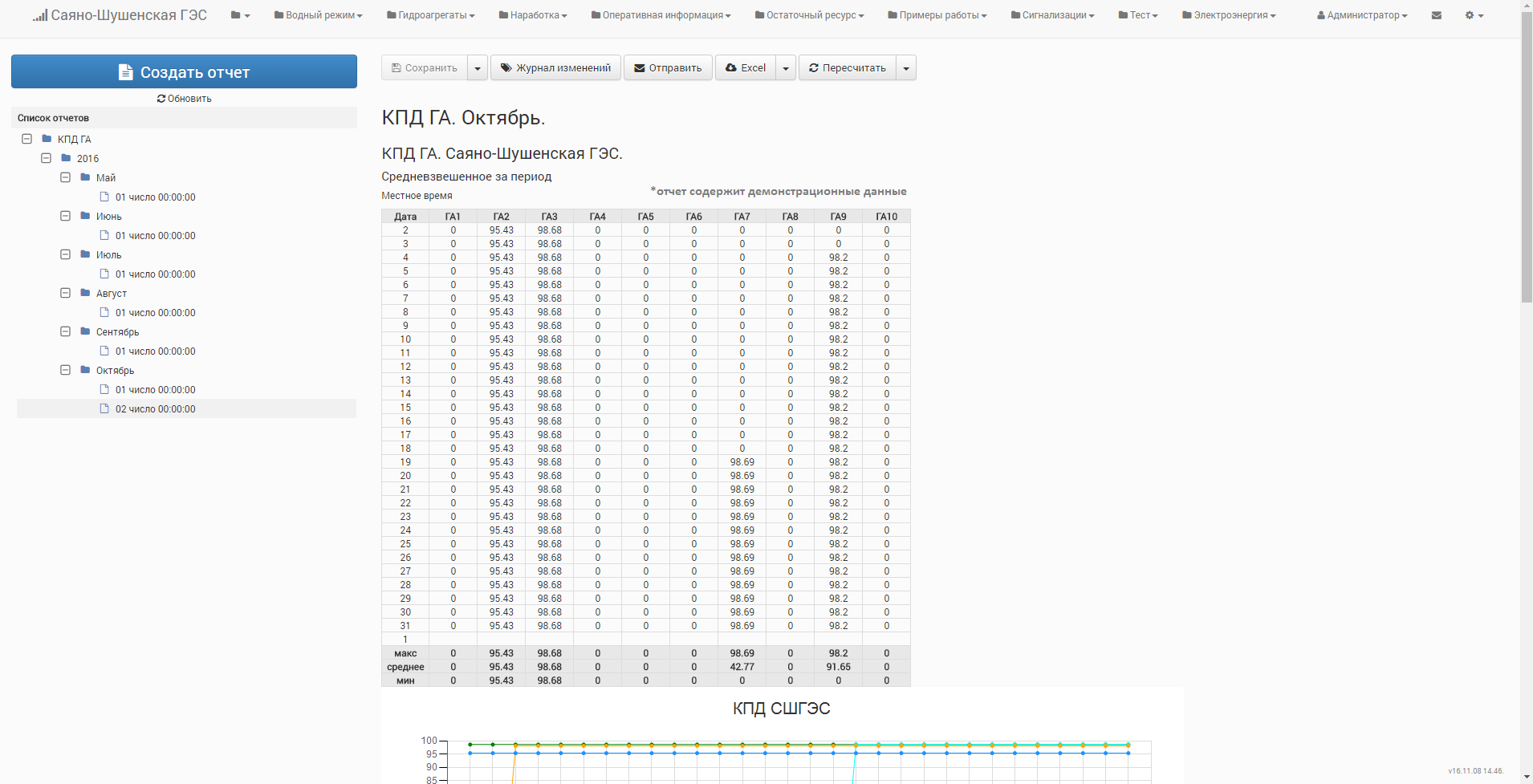

КПД ГА

* отчеты содержат демонстрационные данные

Камская ГЭС

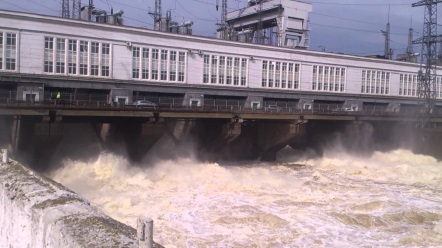

Камская ГЭС расположена на реке Кама в Пермском крае, в городе Пермь. Установленная мощность Камской ГЭС — 552 МВт, среднегодовая выработка — 1710 млн кВт·ч. В здании ГЭС установлено 23 гидроагрегата с поворотно-лопастными турбинами мощностью по 24 МВт.

Назначение и цель системы

Верхний уровень автоматизированной системы управления технологическими процессами предназначен для оптимизации эксплуатации оборудования основных и вспомогательных технологических процессов и построения технологической основы за счет автоматизации оборудования и внедрения систем мониторинга и диагностики.

Благодаря программному комплексу пользователю предоставляется возможность формировать следующие отчеты:

  • Суточная ведомость
  • Журнал водосброса
  • Ведомость работы ГЭС за месяц
  • ВЭП-месяц
  • Баланс электроэнергии
    • Уровни масла в баках МНУ
    • Уровни масла в ваннах подпятников ГА
    • Вибрация крестовины и биение вала ГА
  • Пьезометры
  • Диагностика ГТС

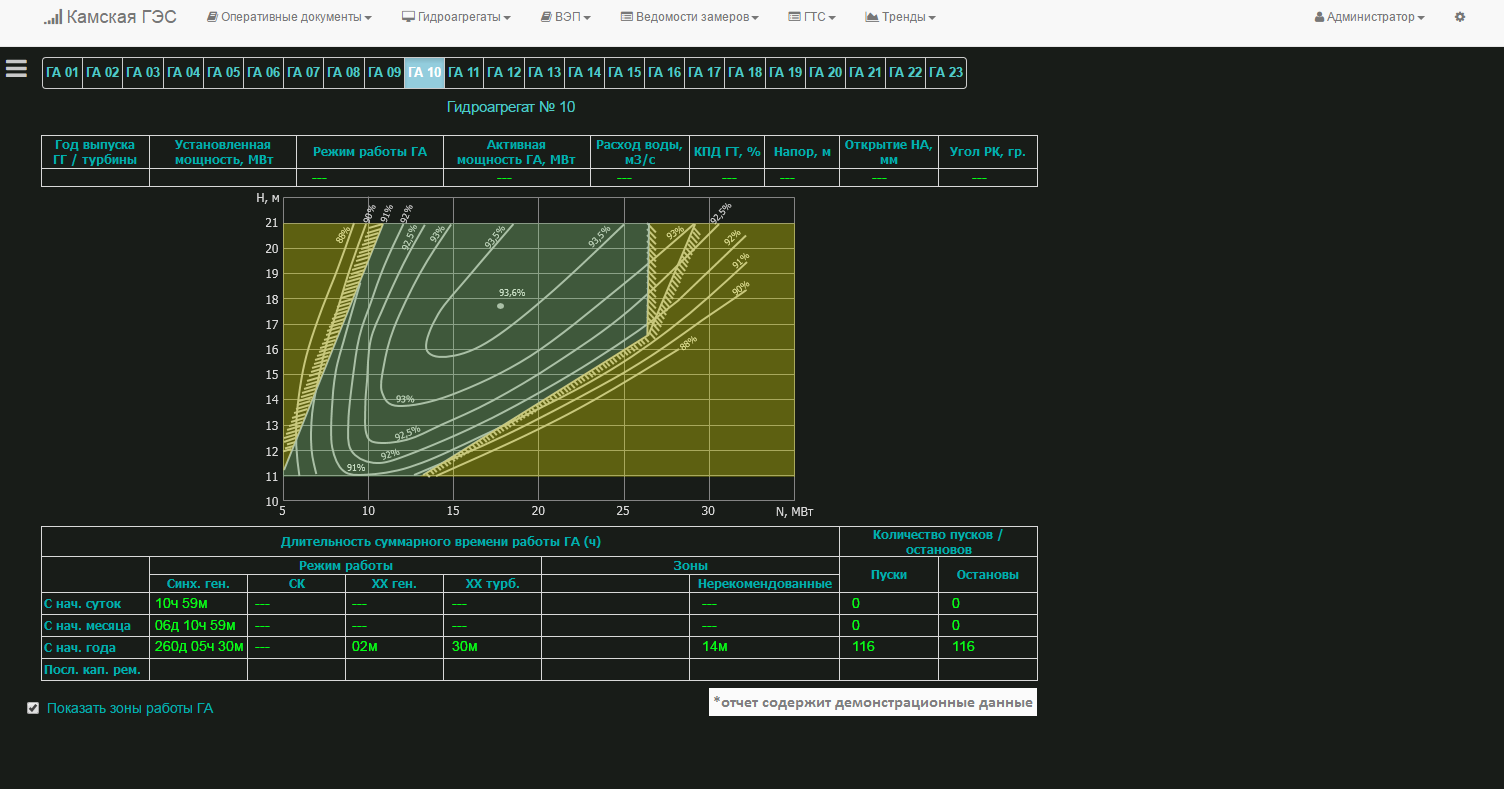

    • Диаграмма наработки
    • Зоны работы ГА за год/месяц
    • Режимы работы ГА за год/месяц/сутки
    • Пуски и остановы ГА год/месяц
  • Ведомости замеров – месяц
    • Цементационная потерна
    • Дренажная потерна
    • Смотровая потерна
    • Бычки нижнего бьефа

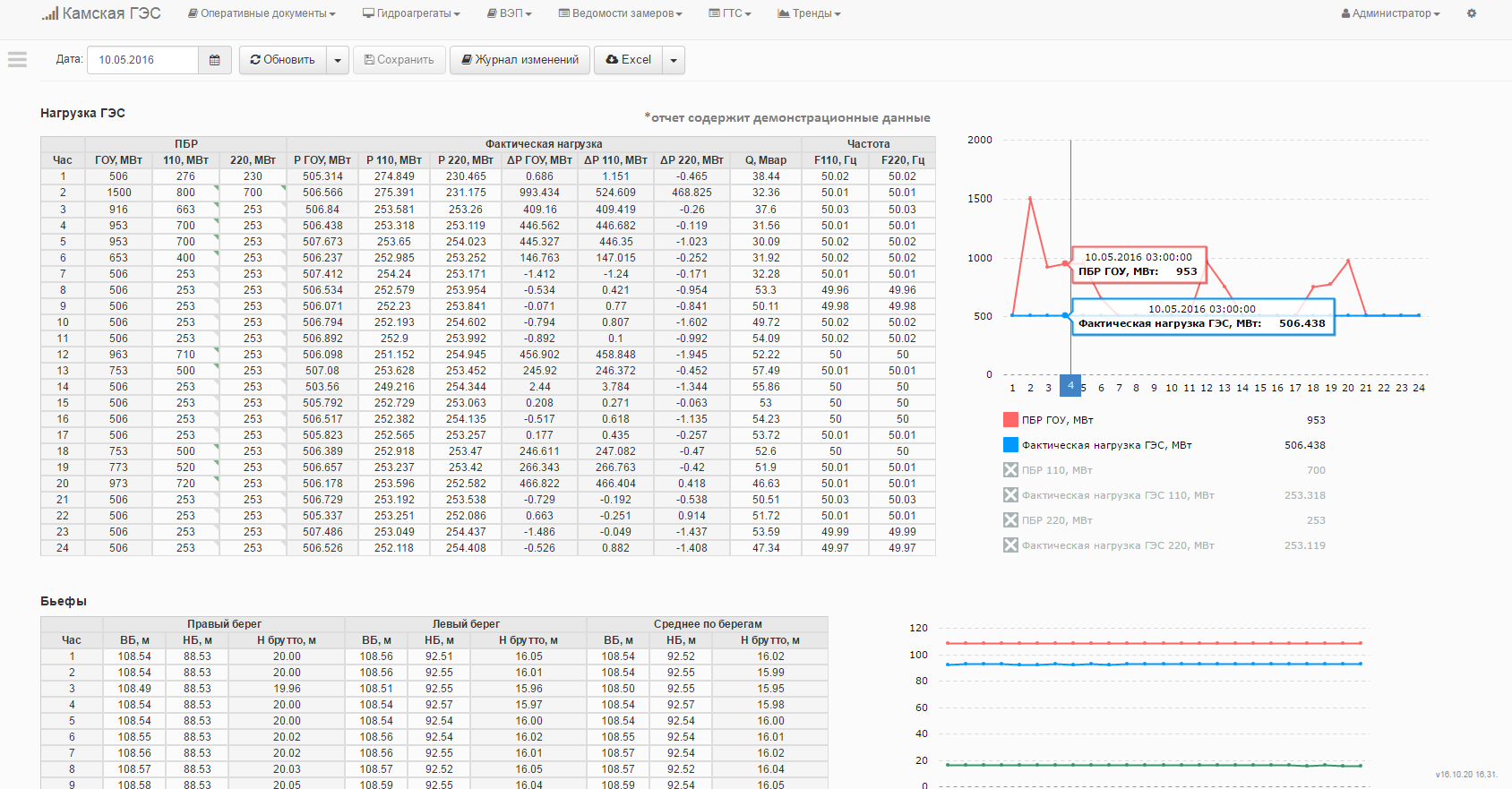

    Мнемосхема

    Суточная ведомость

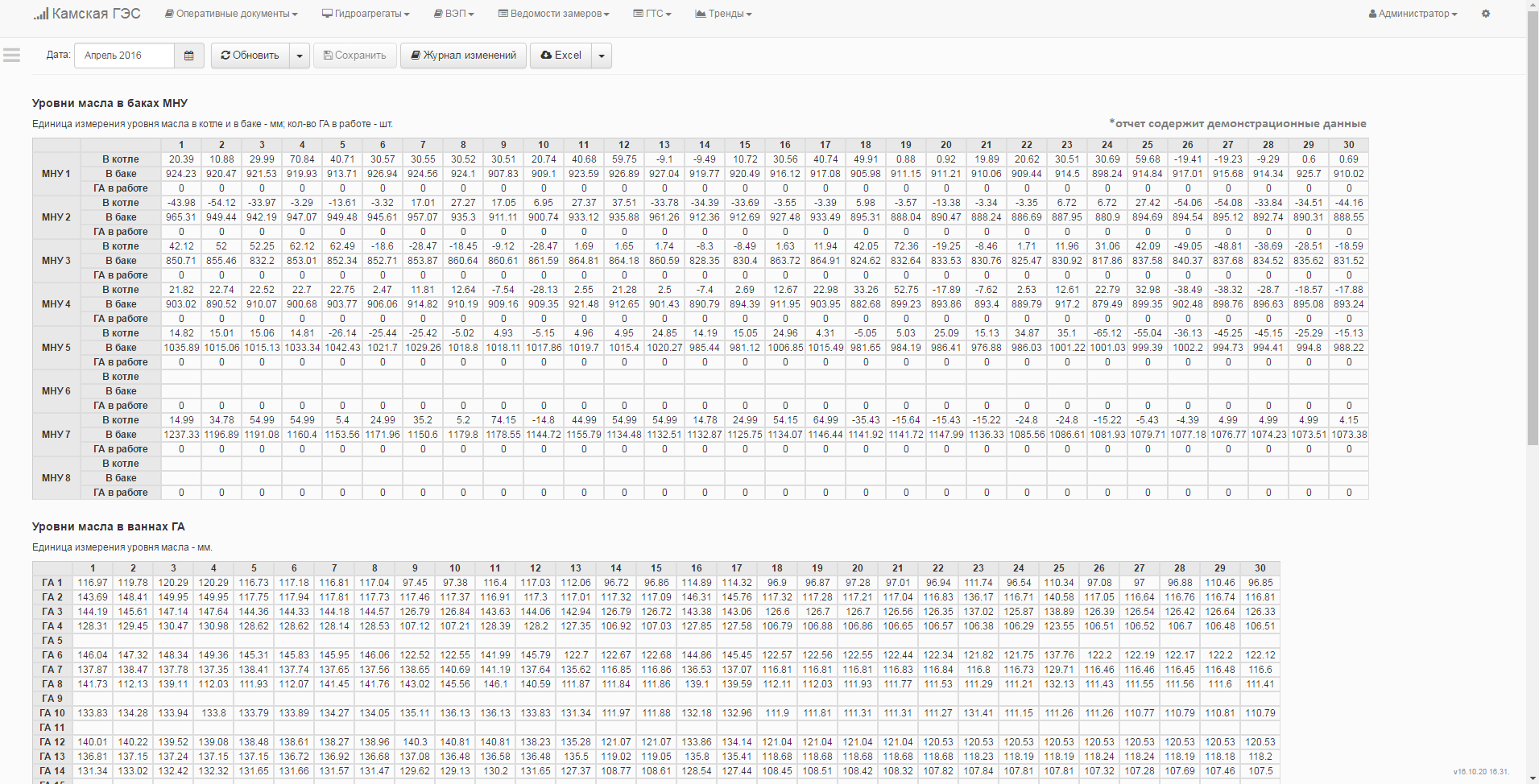

    Месячные ведомости замеров

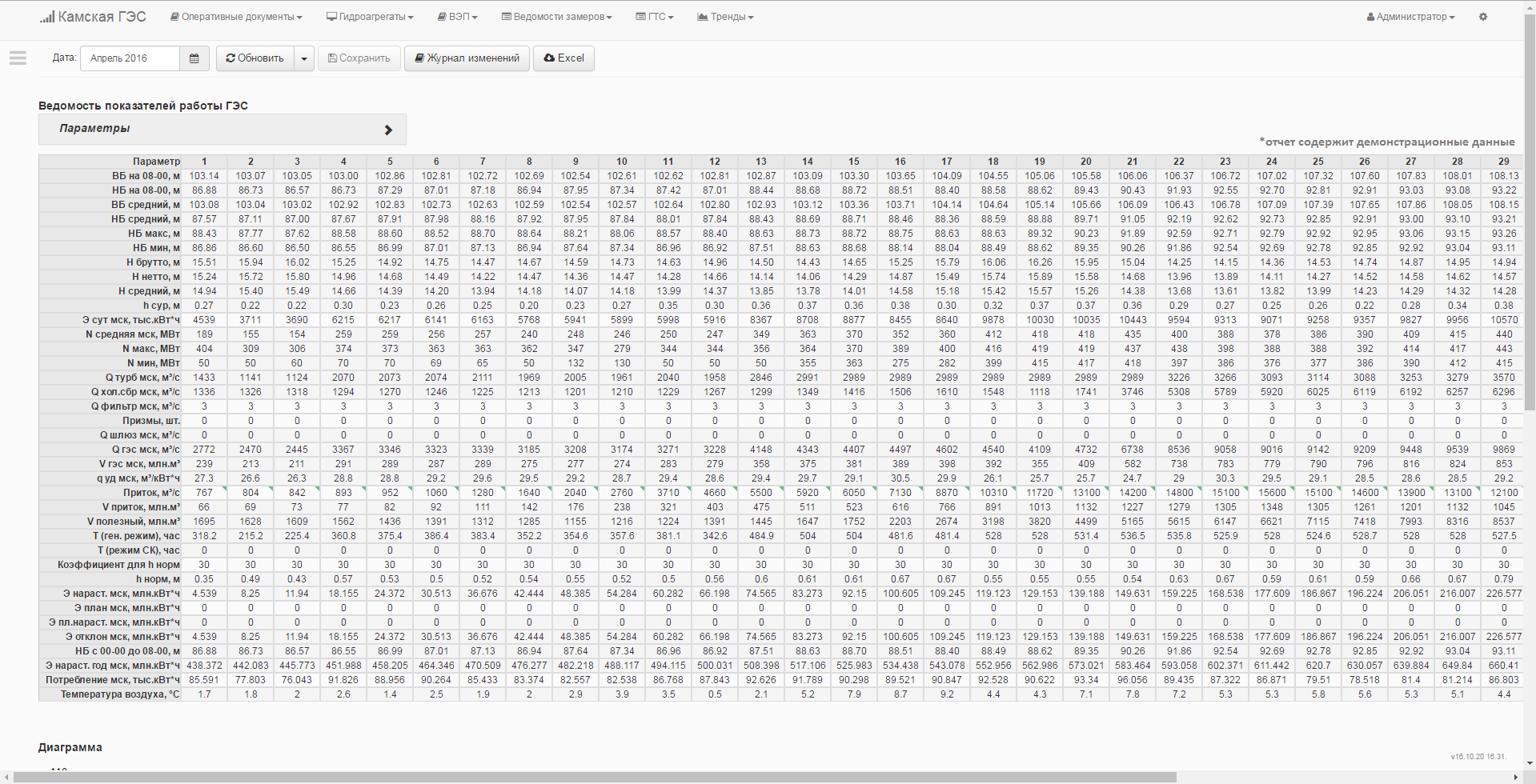

    Ведомость показателей работы ГЭС

    * отчеты содержат демонстрационные данные

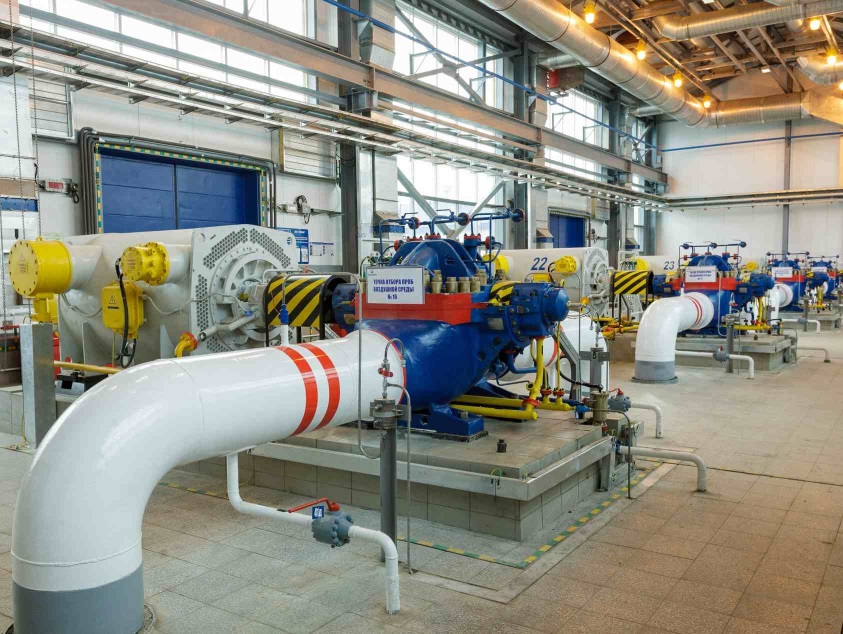

    Средне-Волжский Транснефтепродукт

    АО «Средне-Волжский транснефтепродукт» является подразделением АО «Транснефтепродукт», занимающееся транспортом нефтепродуктов по магистральным трубопроводам. Полезная емкость резервуарного парка — 43,576 тыс. м3. Протяженность трубопроводов — 1287,82 км с шестью перекачивающими станциями и одним пунктом налива в аэропорту. Трубопроводы проходят по территориям Республики Татарстан, Республики Чувашия и Нижегородской области.

    Назначение и цель системы

    Целью создания СДКУ транспортировки нефтепродуктов по магистральным трубопроводам ЦДП Москва—ТДП Казань является осуществление возможности эффективно и в полной мере обеспечить диспетчерский контроль и автоматизированное управление всеми существующими технологическими объектами, сбор данных об их состоянии и получение всех необходимых отчетных документов.

    Модуль отчетов предназначен для создания шаблонов и формирования отчетов о ходе технологического процесса на основе архива оперативных данных и данных сторонних систем. Пользователю СДКУ доступно формирование следующих отчетов:

    • АСУТП – Неисправность оборудования
    • АСУТП – Состояние катодной защиты
    • АСУТП – Состояние оборудования телемеханики
    • Безопасность – входа/выхода пользователей
    • Безопасность – действия пользователей
    • Безопасность – изменения в настройке системы
    • Безопасность – удаление данных аудита
    • Давление КПД СОТ
    • КНП – Отклонение от нормативных параметров
    • Продуктопровод – Альметьевск – Н.Новгород
    • Продуктопровод – Нижнекамск – Альметьевск
    • Продуктопровод – Нижнекамск2 – Альметьевск
    • РП Альметьевск
    • РП Альметьевск измерения за 2 часа
    • РП Альметьевск сводный по типам продукта
    • СИКН Таиф-НК – ТДП Казань 2ч отчет
    • СИКН Таиф-НК – ТДП Казань отчет за сутки
    • СИКН Танеко – ТДП Казань 2ч отчет

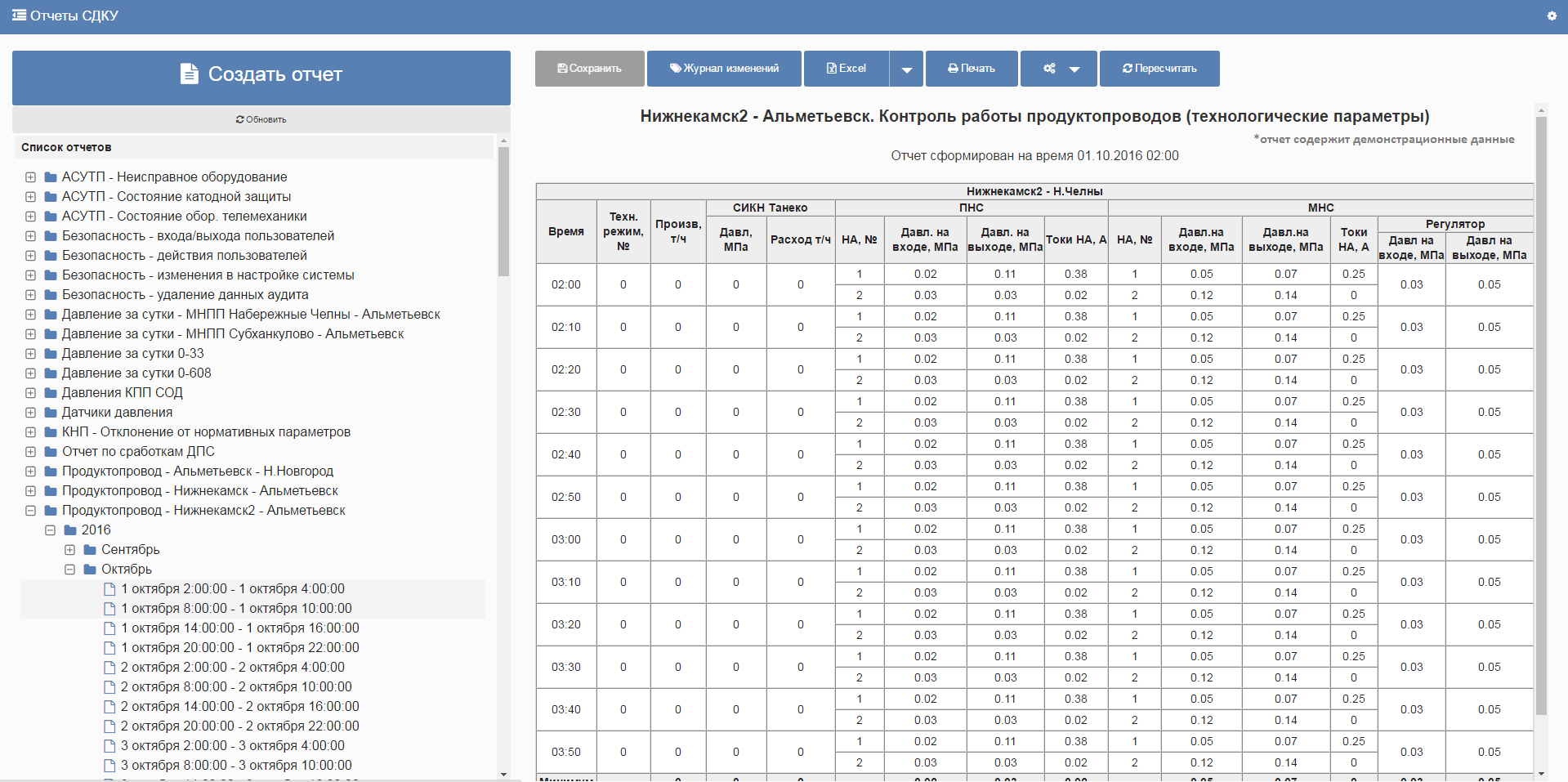

    Продуктопровод - Нижнекамск2 - Альметьевск

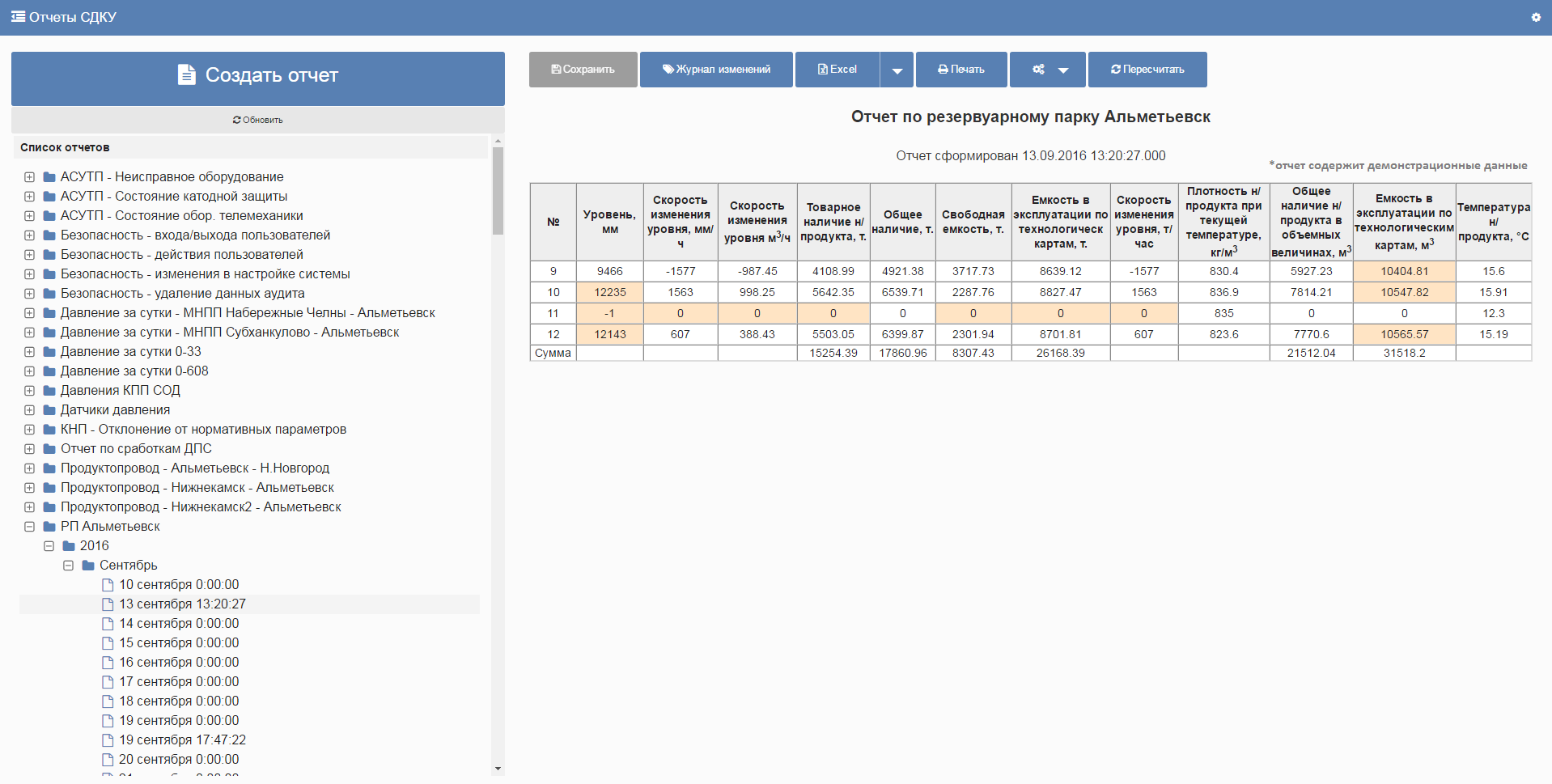

    РП Альметьевск

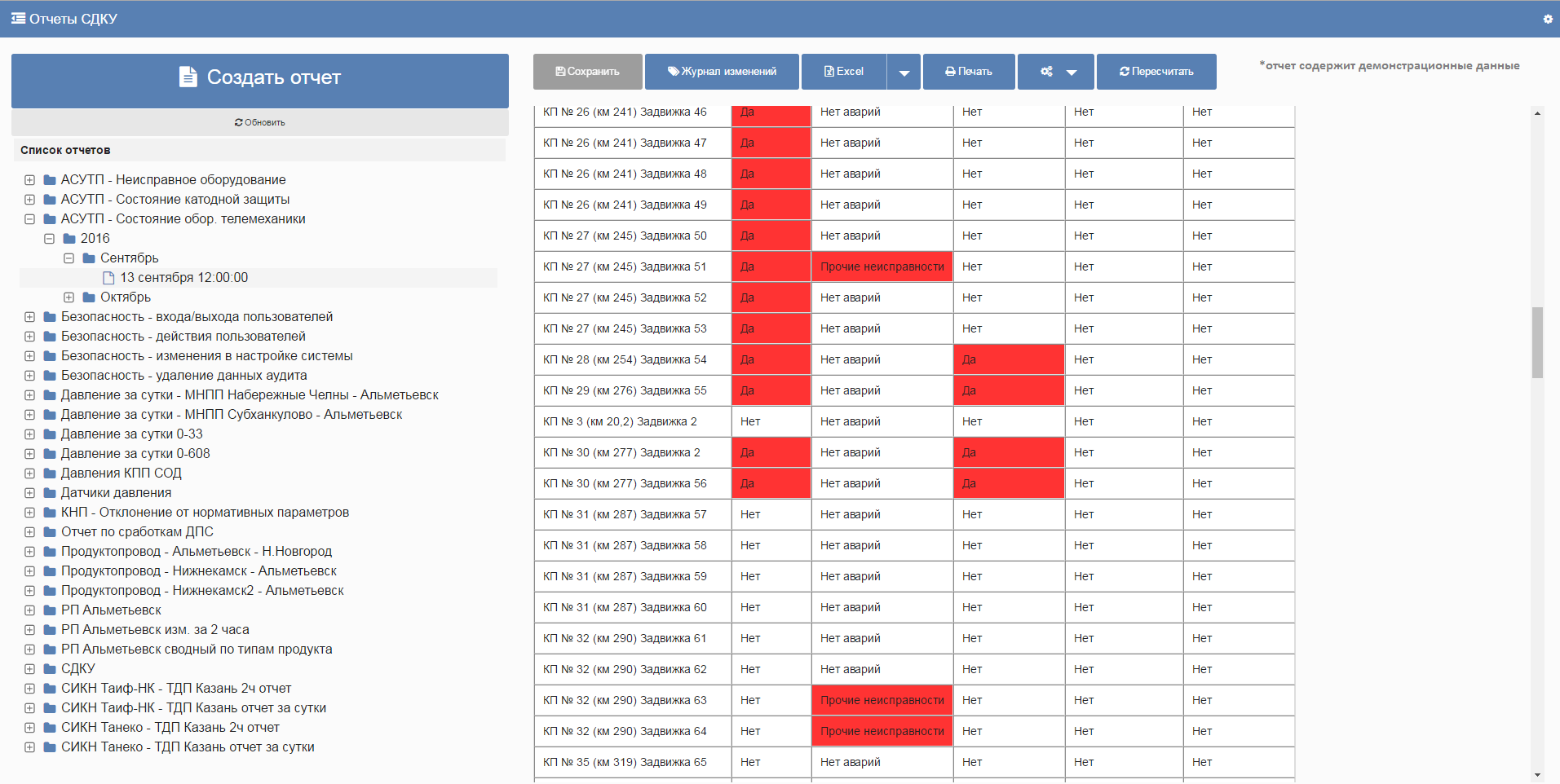

    АСУТП - Состояние обор. телемеханики

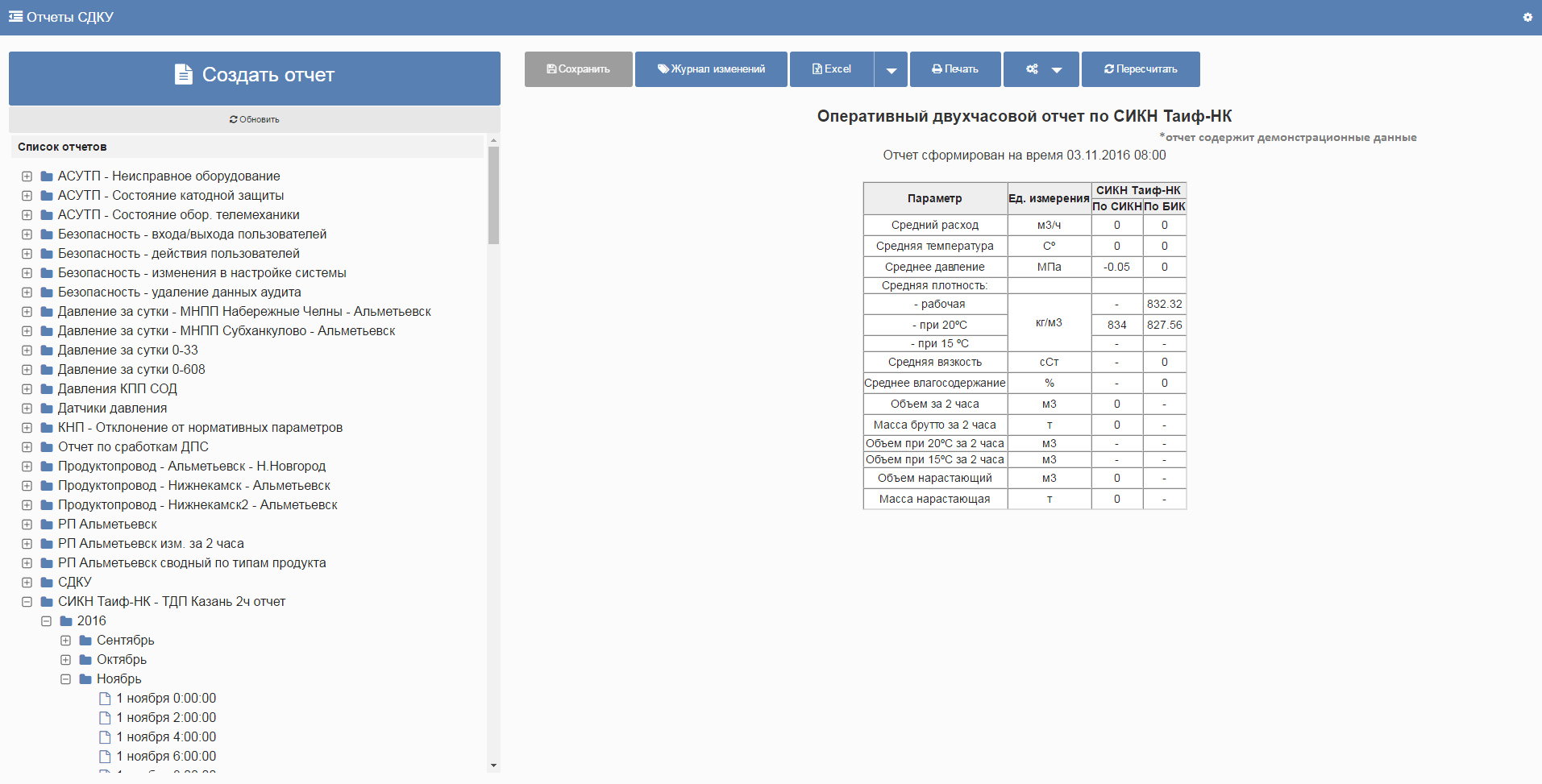

    СИКН Таиф-НК - ТДП Казань 2ч

    * отчеты содержат демонстрационные данные

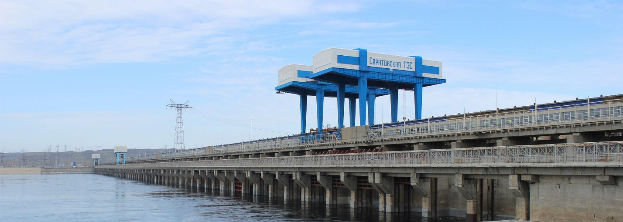

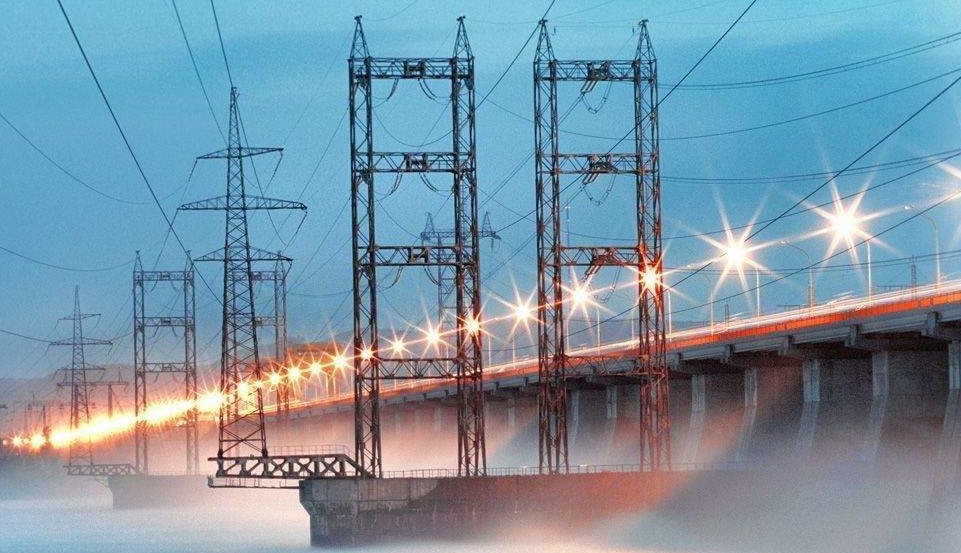

    Жигулевская ГЭС

    Жигулёвская ГЭС расположена на реке Волга в Самарской области, в городе Жигулёвск. Вторая по мощности гидроэлектростанция в Европе. Установленная мощность электростанции — 2404 МВт, проектная среднегодовая выработка электроэнергии — 10 900 млн кВт·ч. В здании ГЭС установлены 20 вертикальных гидроагрегатов с поворотно-лопастными турбинами: 8 мощностью по 115 МВт, 8 по 125,5 МВт и 4 по 120 МВт.

    Назначение и цель системы

    Целью АСУТП Жигулевской ГЭС является повышение объективности и улучшение качества контроля и управления технологическим процессом станции за счет применения мониторинга оборудования, наглядного проблемно-ориентированного интерфейса пользователя и компьютерного формирования и хранения технологических документов.

    На Жигулевской ГЭС формируются следующие отчеты:

    • Количество пусков/остановов ГА
    • Наработка по зонам работы
    • Наработка по режимам работы

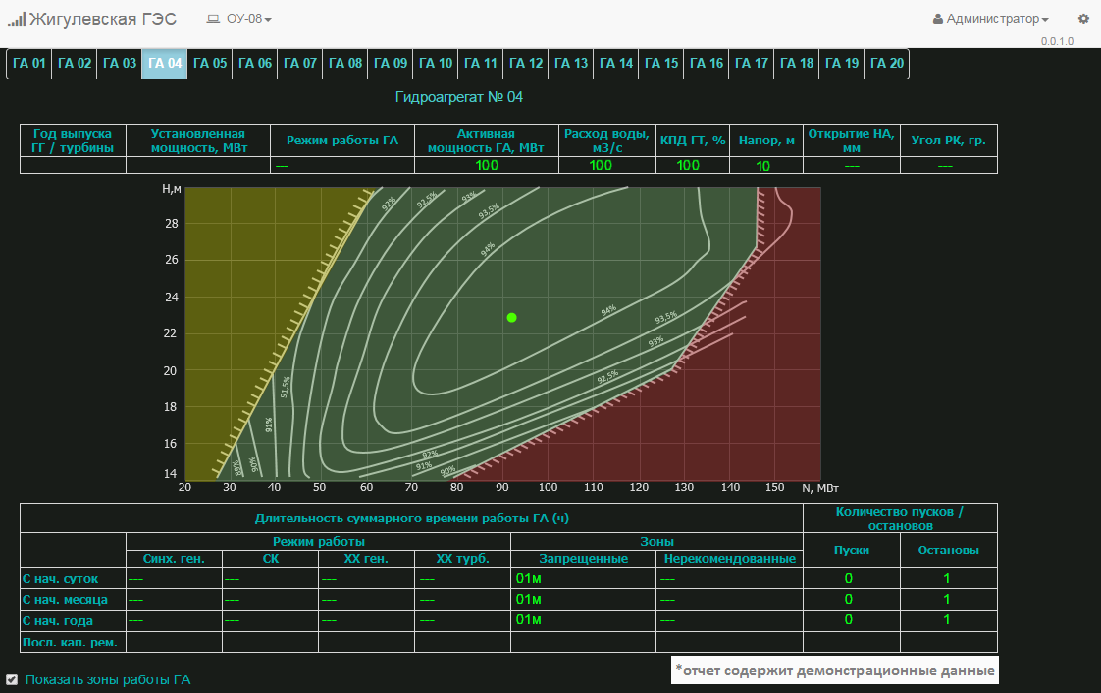

    Мнемосхема

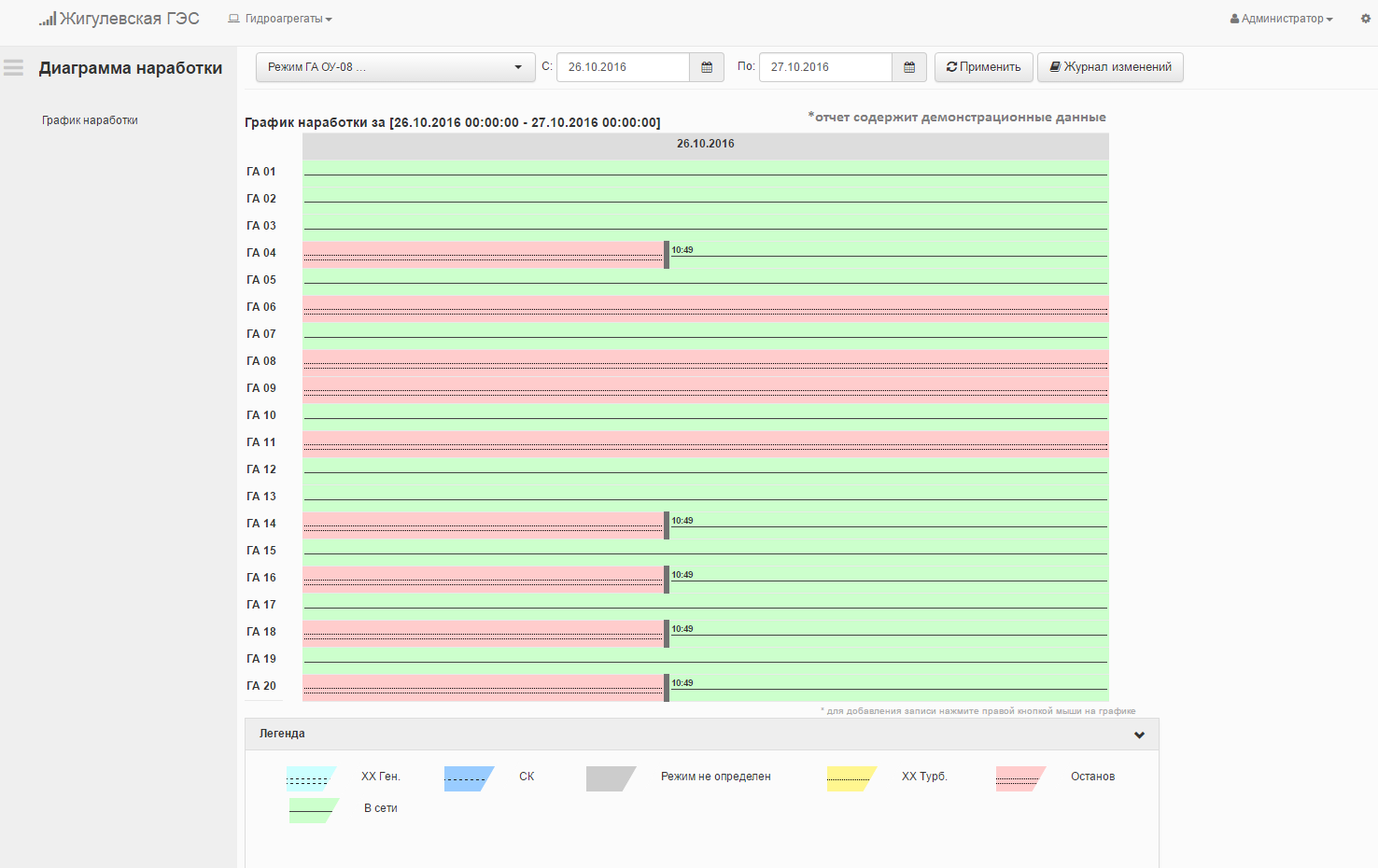

    Диаграмма наработки

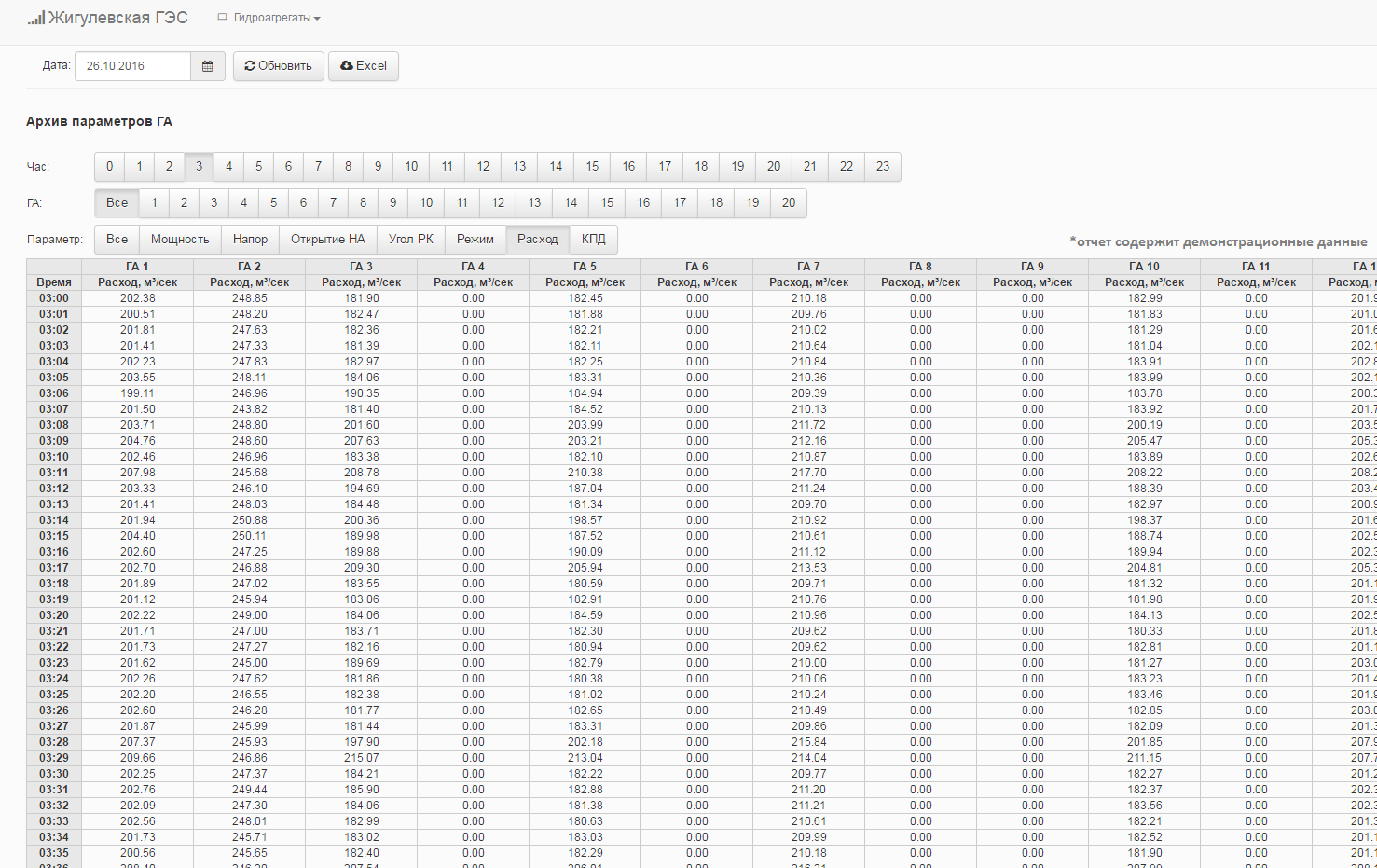

    Ведомость ГА

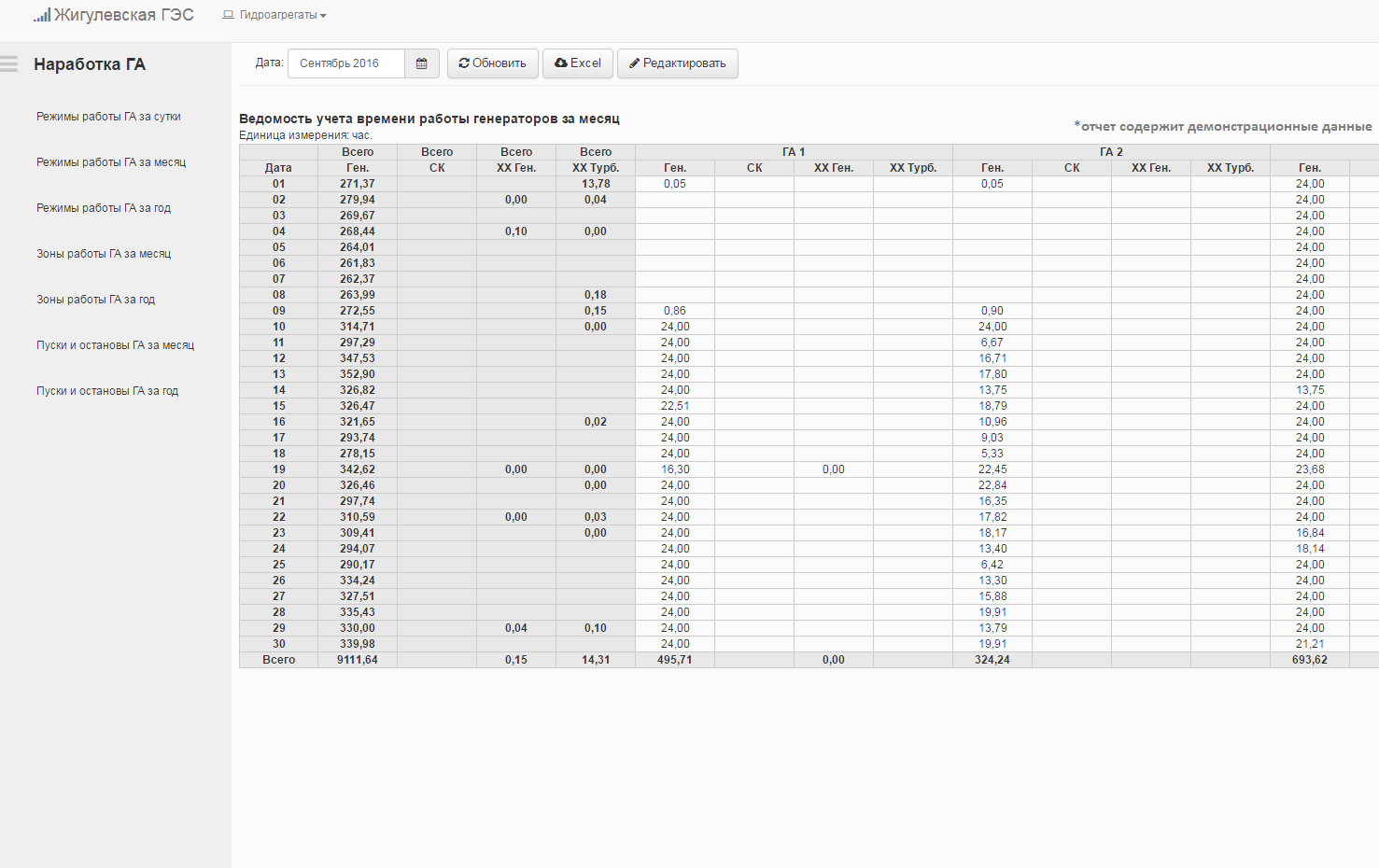

    Время работы гидроагрегатов

    * отчеты содержат демонстрационные данные

    Егорлыкская ГЭС 2

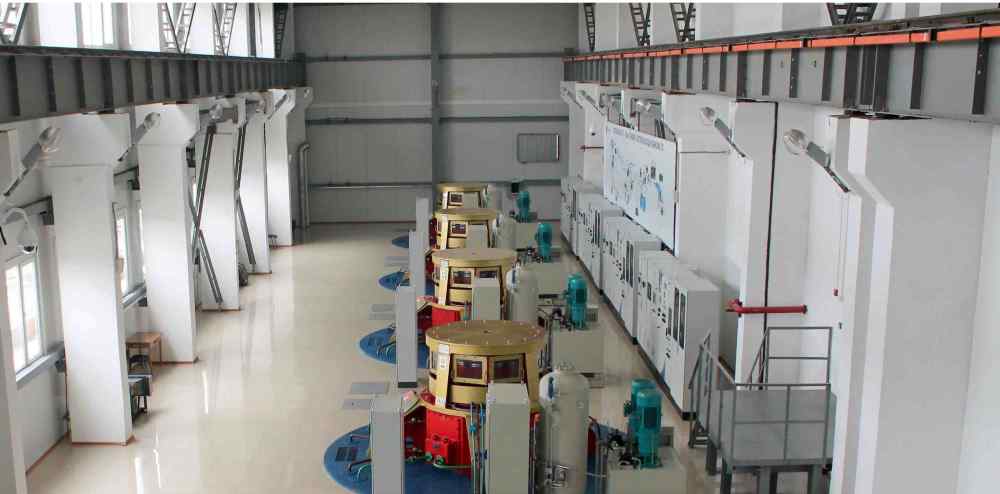

    Егорлыкская ГЭС-2 — гидроэлектростанция на реке Егорлык, вблизи посёлка Левоегорлыкский Изобильненского района Ставропольского края. Мощность ГЭС — 14,2 МВт, среднегодовая выработка 55,1 млн кВт·ч. В здании ГЭС установлены 4 гидроагрегата с радиально-осевыми турбинами мощностью по 3,55 МВт.

    Назначение и цель системы

    Целью АСУТП Егорлыкской ГЭС-2 является повышение объективности и улучшение качества контроля и управления технологическим процессом станции за счет применения мониторинга оборудования, наглядного проблемно-ориентированного интерфейса пользователя и компьютерного формирования и хранения технологических документов.

    На Егорлыкской ГЭС-2 формируются следующие отчеты:

    • Количество пусков/остановов ГА
    • Наработка по зонам работы
    • Наработка по режимам работы

    Мнемосхема

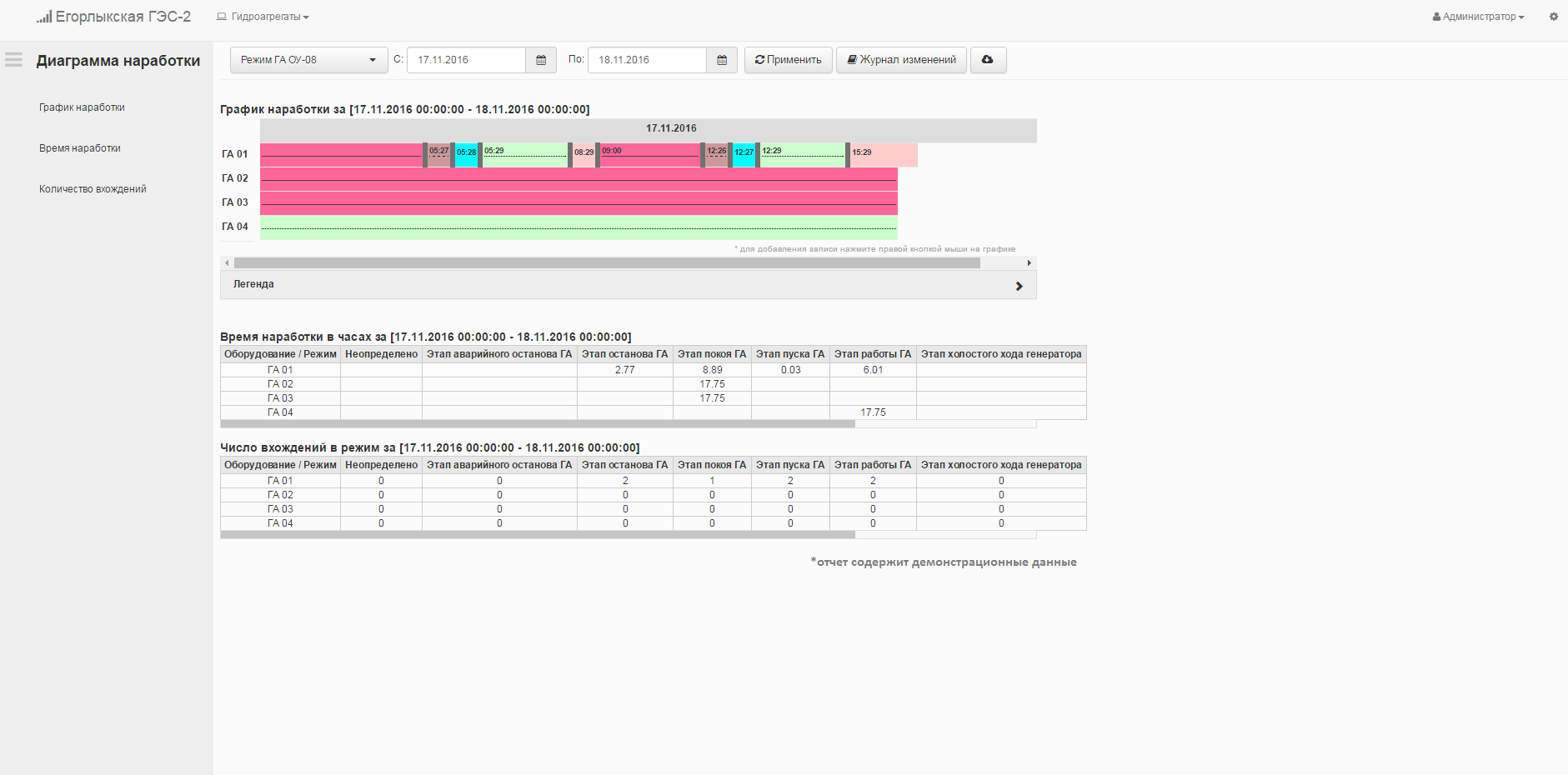

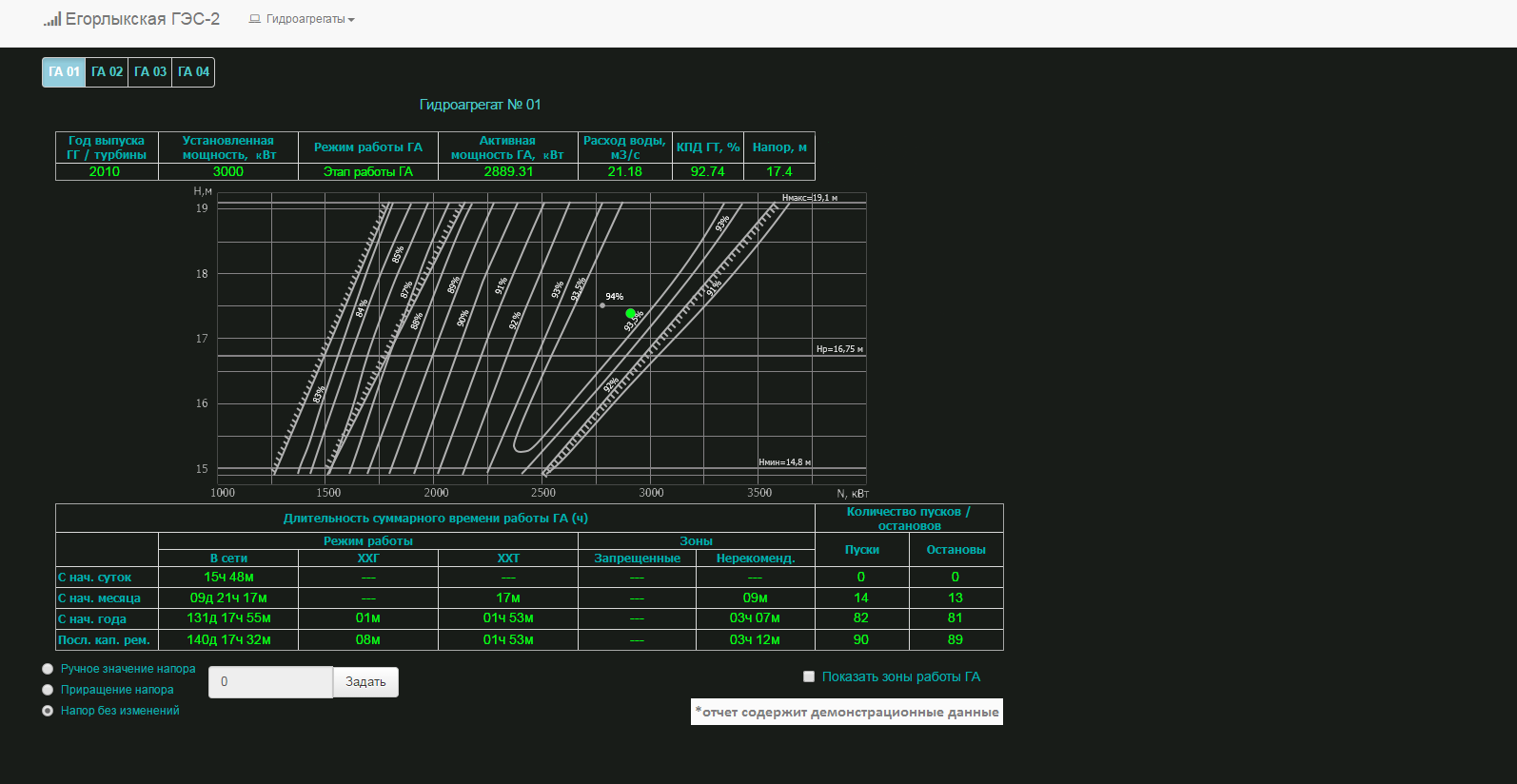

    Диаграмма наработки

    Ведомость ГА

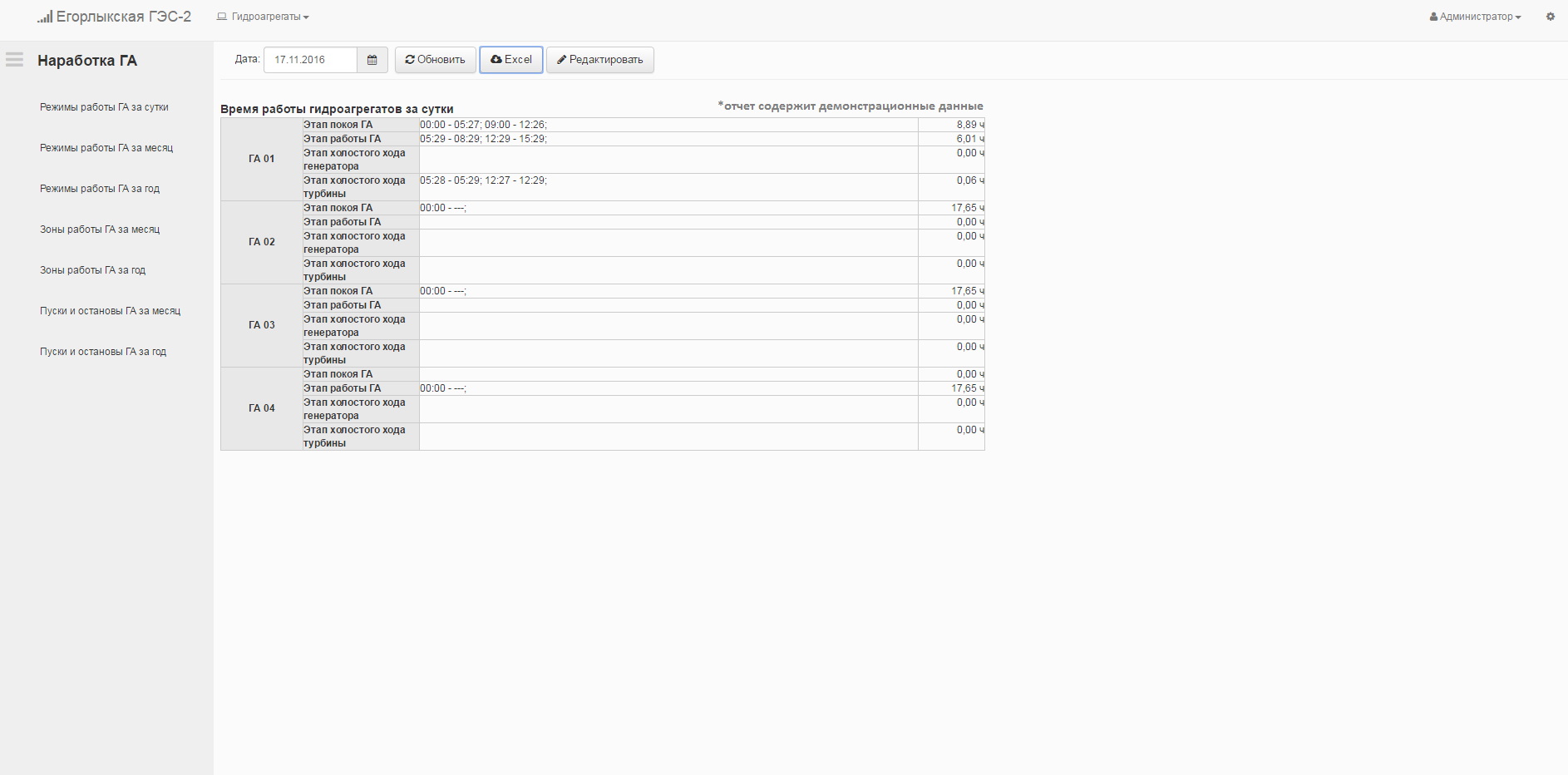

    Время работы гидроагрегатов

    * отчеты содержат демонстрационные данные

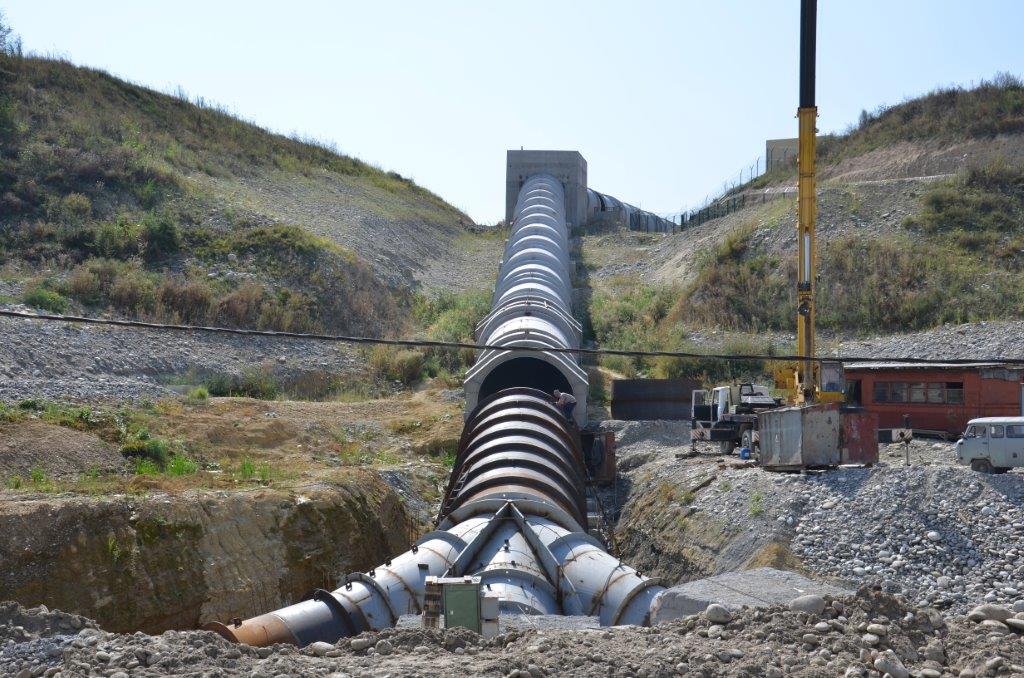

    Зарагижская МГЭС

    Зарагижская МГЭС— строящаяся ГЭС на реке Черек, у села Аушигер Черекского района и Кабардино-Балкарии. Конструктивно Зарагижская ГЭС представляет собой типичную деривационную электростанцию с безнапорной подводящей деривацией в виде канала. Особенностью станции является отсутствие плотины — вода забирается непосредственно из отводящего канала Аушигерской ГЭС. Установленная мощность ГЭС — 30,6 МВт, среднегодовая выработка электроэнергии — 114 млн кВт.ч.

    Назначение и цель системы

    Системы управления и контроля, входящие в состав АСУ ТП Зарагижская МГЭС предназначены для автоматизации оборудования Зарагижской МГЭС для обеспечения работы станции в автоматическом и автоматизированном режимах в соответствии с технологическим процессом.

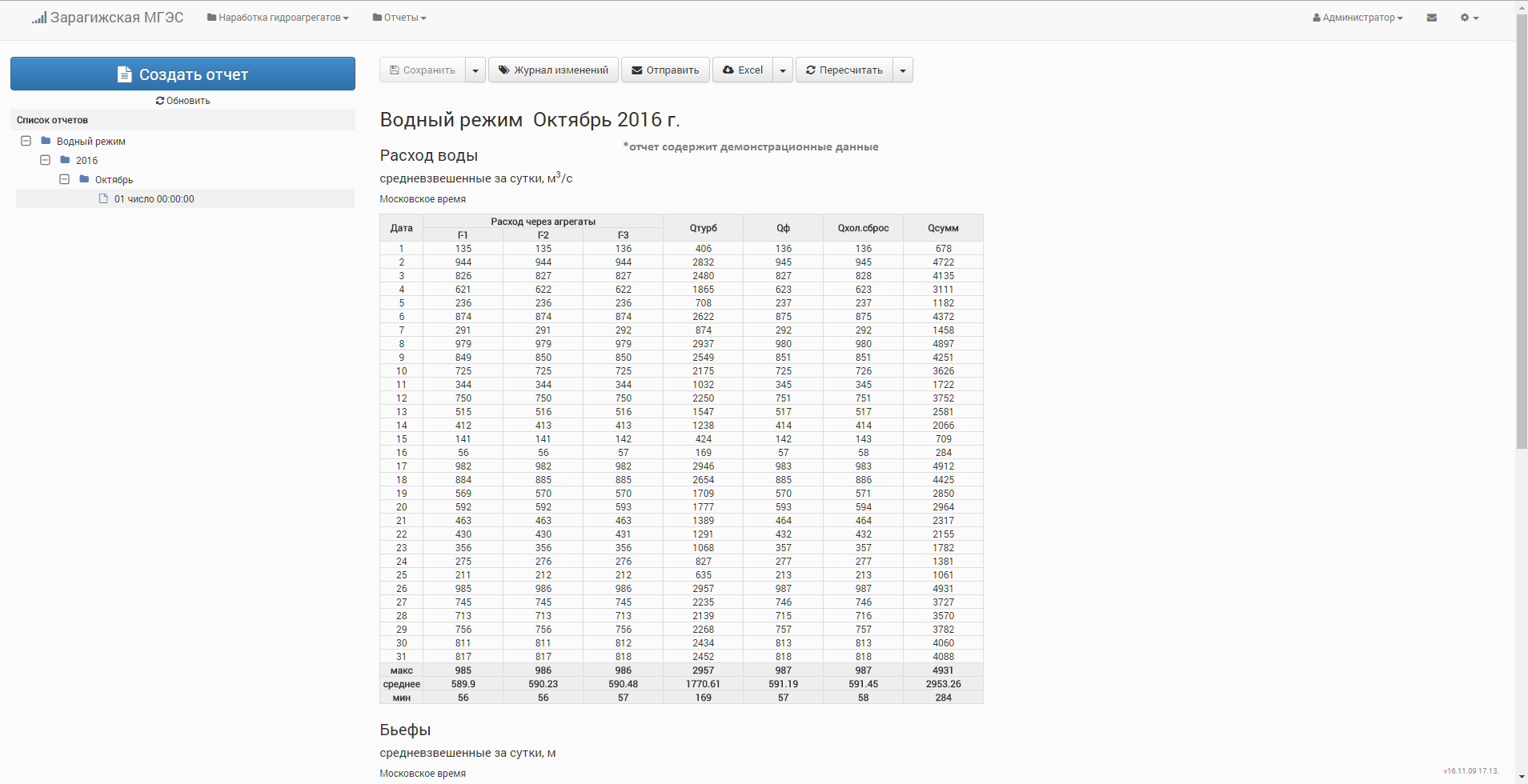

    Водный режим

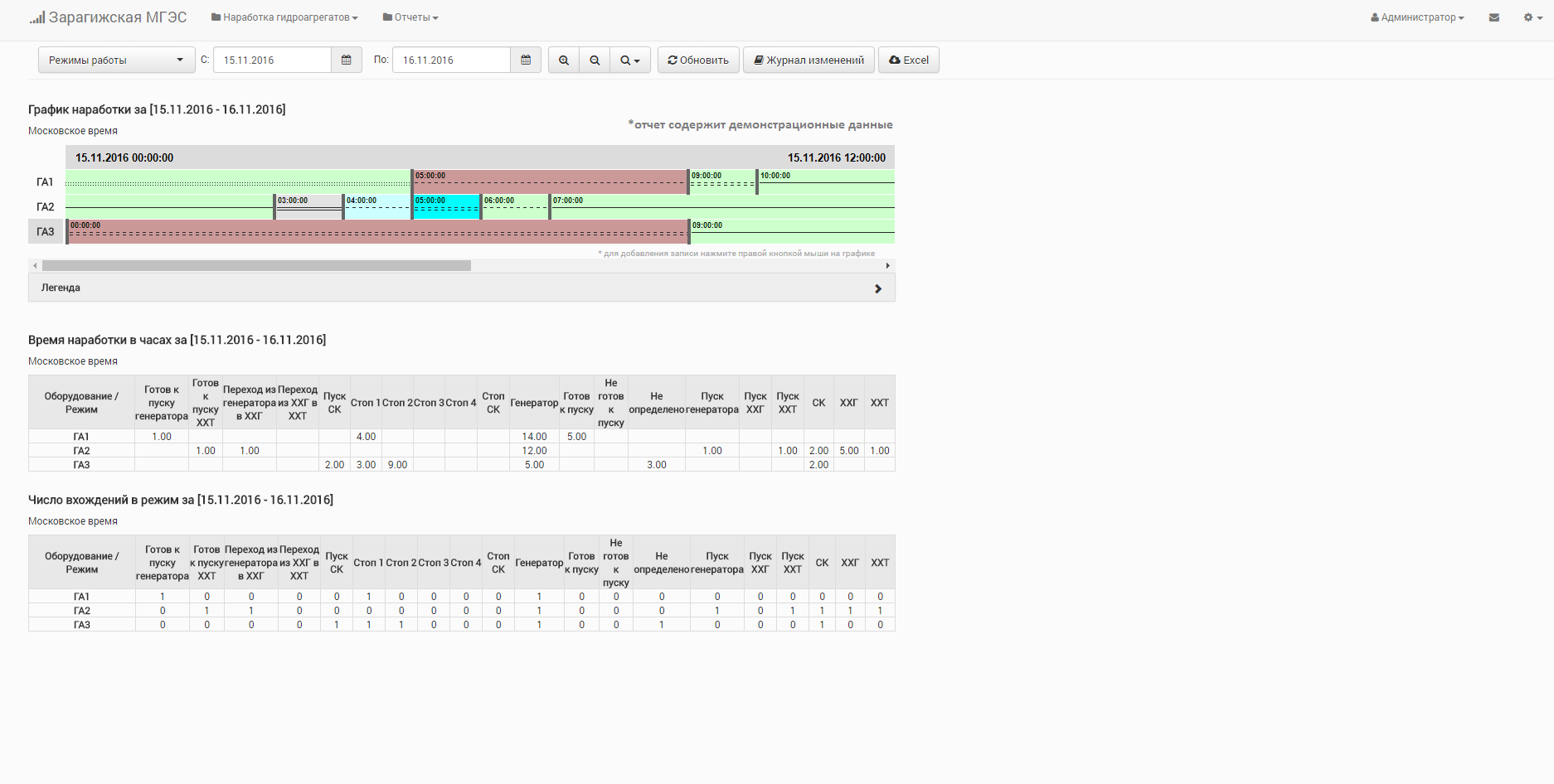

    Диаграмма наработки

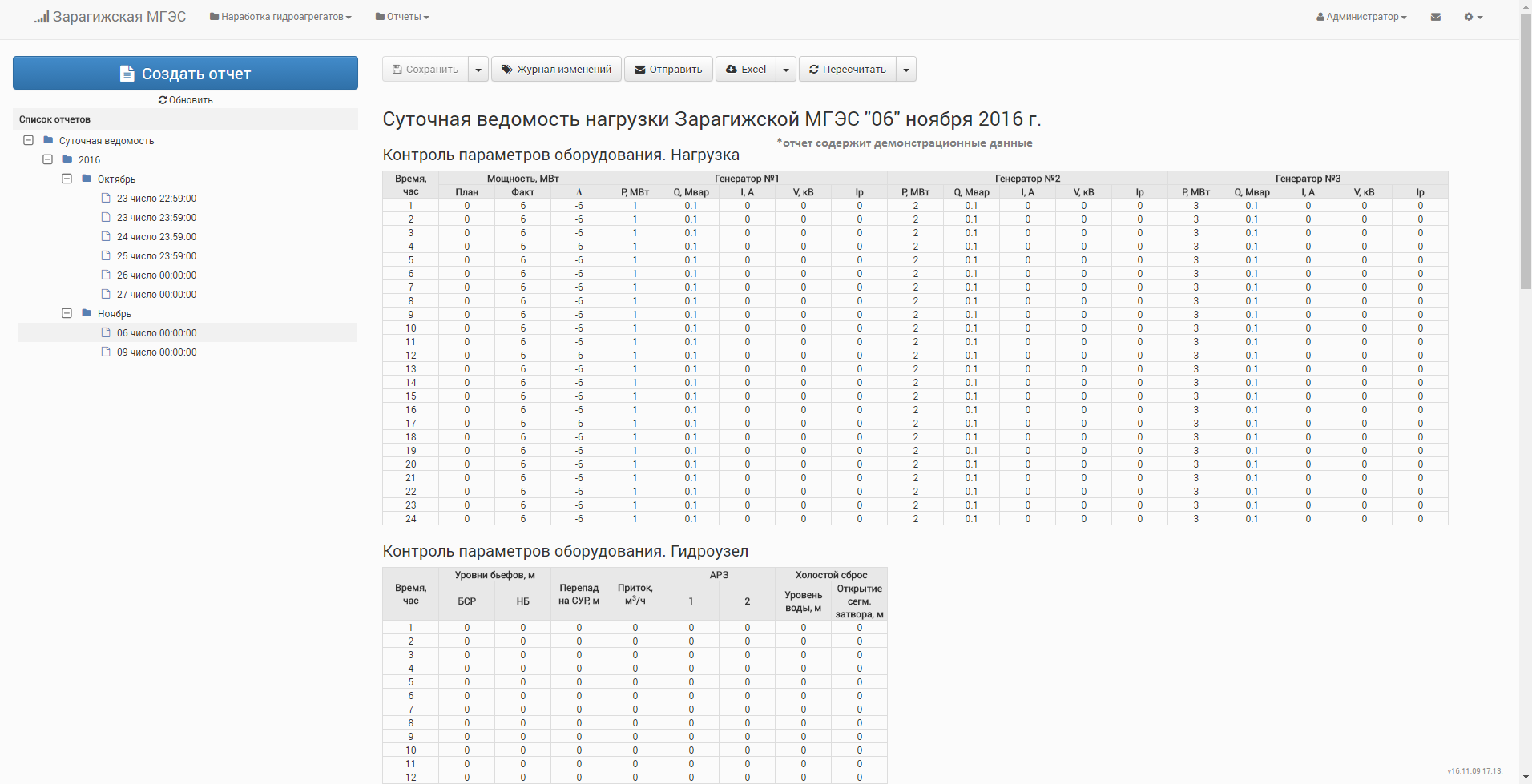

    Суточная ведомость

    * отчеты содержат демонстрационные данные

    Нижегородская ГЭС

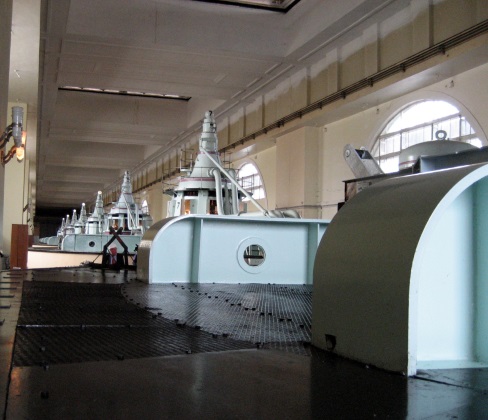

    Нижегородская ГЭС — гидроэлектростанция на реке Волге у города Заволжье в Городецком районе Нижегородской области. Станция является частью Волжского каскада гидроэлектростанций, представляя собой его четвёртую ступень. Плотины гидроузла (ГУ) общей длиной 18,6 км являются самыми протяжёнными среди плотин гидроузлов России.

    На станции установлено восемь гидроагрегатов, семь которых имеют мощность 65 МВт, и один — 68 МВт. Гидроагрегаты состоят из поворотно-лопастных гидротурбин ПЛ 510-ВБ-900, работающих при расчётном напоре 14 м (максимальный напор — 17,5 м), и вертикальных синхронных гидрогенераторов СВ 1340/155-96. Гидротурбины четырёхлопастные, с диаметром рабочего колеса 9 м и максимальным расходом через проточную часть 500 м³/с. Гидрогенераторы имеют максимальную мощность 80 МВт, однако располагаемая мощность ограничена возможностями турбины и составляет 65-68 МВт.

    Назначение и цель системы

    Повышение эффективности работы оперативного и диспетчерского персонала при выполнении переключений на электроустановках. Система позволяет контролировать выполнение переключений в ручном и автоматизированном режиме. Также в системе есть визуальный конструктор форм бланков переключений, для создания новых бланков на основе типовых.

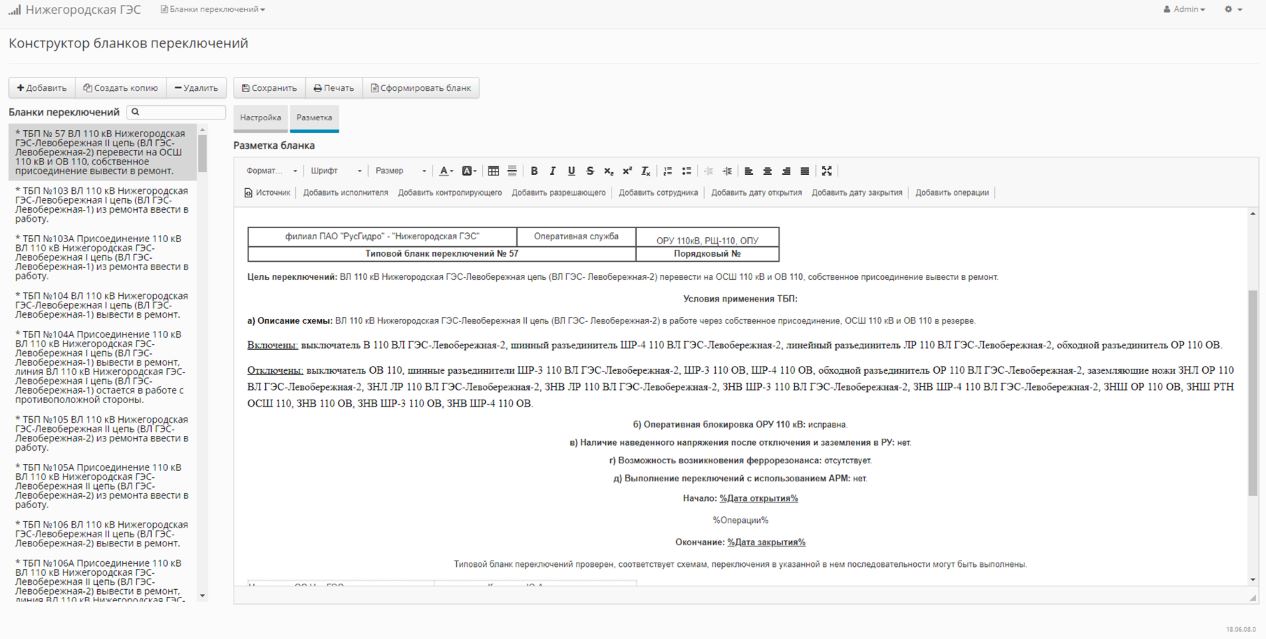

    Конструктор бланков переключений

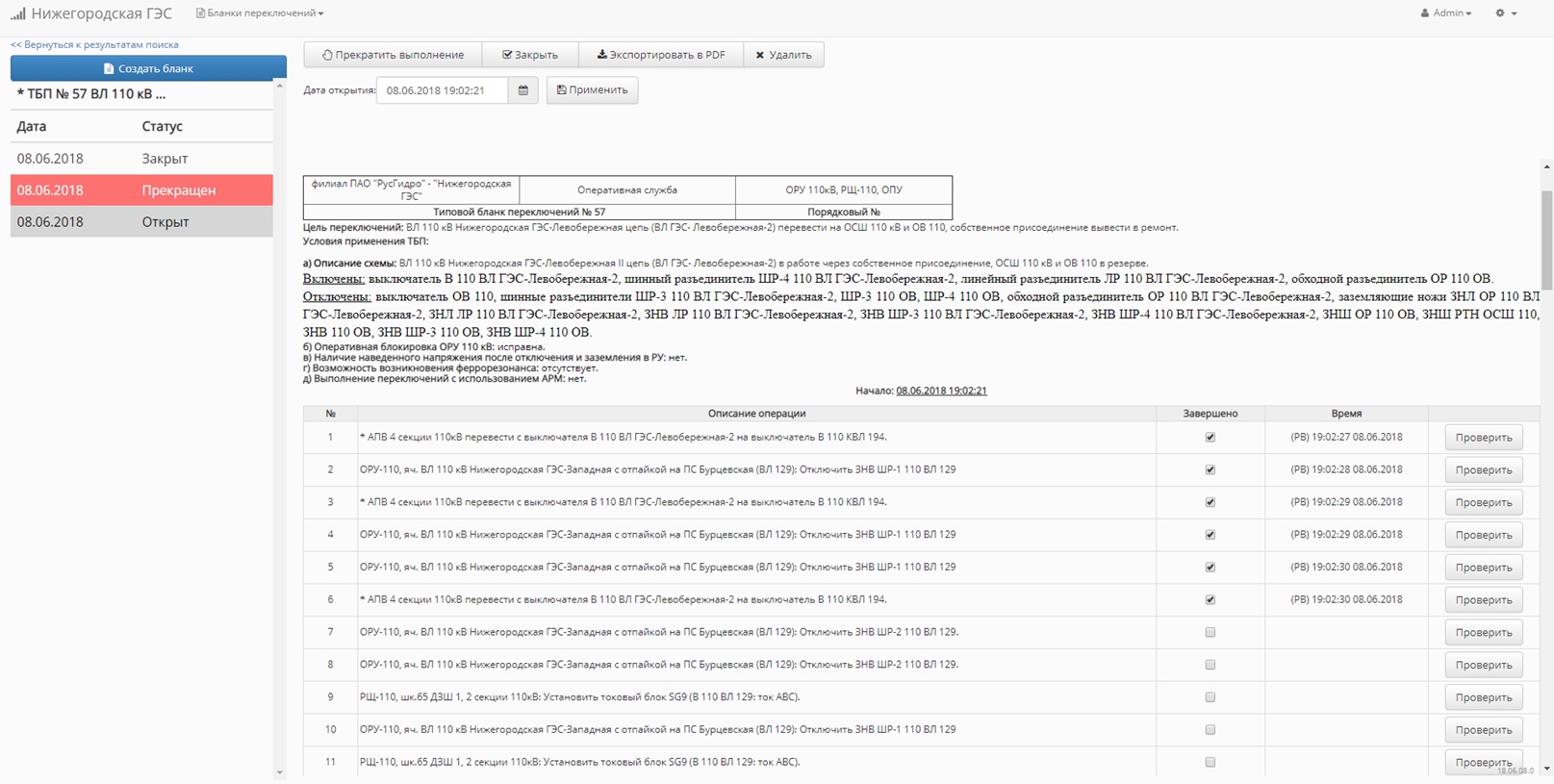

    Работа с бланками переключений

    * отчеты содержат демонстрационные данные

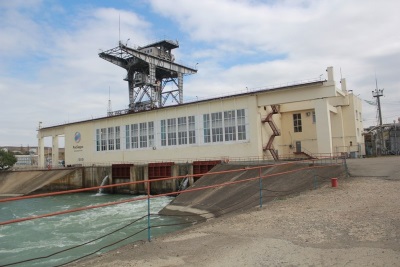

    Кубанская ГЭС 2

    ГЭС-2 расположена на территории Прикубанского района Карачаево-Черкесской Республики на 76-м километре Большого Ставропольского канала, режим работы — пиковый по установленному графику. ГЭС является деривационной, поверхностного типа, с общей пропускной способностью — 180 м3/с и с подводом воды по индивидуальным напорным трубопроводам на каждый агрегат.

    Мощность ГЭС — 184 МВт, среднегодовая выработка — 582,2 млн кВт·ч. В здании ГЭС установлено 4 радиально-осевых гидроагрегата РО170/638аВМ-250 мощностью по 46 МВт, работающих при расчётном напоре 118,4 м.

    Назначение и цель системы

    Повышение эффективности оперативного управления и приведение в соответствие требованиям технологической безопасности эксплуатации гидротурбин путем регистрации и контроля технологических показателей режима работы гидроагрегатов в соответствии с требованиями Оперативного указания №8(ОУ-08-2014 (ТП) «Об организации автоматической регистрации технологических показателей режима работы гидроагрегатов» ПАО «РусГидро»).

    На всех гидроагрегатах ГЭС-2 обеспечивается непрерывный автоматический контроль и регистрация следующих показателей:

    • Количество пусков и остановов.
    • Время работы в режимах холостого хода генератора, холостого хода турбины.
    • Время работы в зонах не рекомендованной и запрещенной работы.
    • Количество входов и выходов в зоны не рекомендованной и запрещенной работы.
    • Количество циклов переходов через границы зоны запрещённой работы.
    • Все показатели учитываются за следующие временные периоды: с начала эксплуатации, с начала эксплуатации после завершения последнего капитального ремонта, с начала текущего года, с начала текущих суток, с начала иного периода, установленного заводом изготовителем гидротурбины

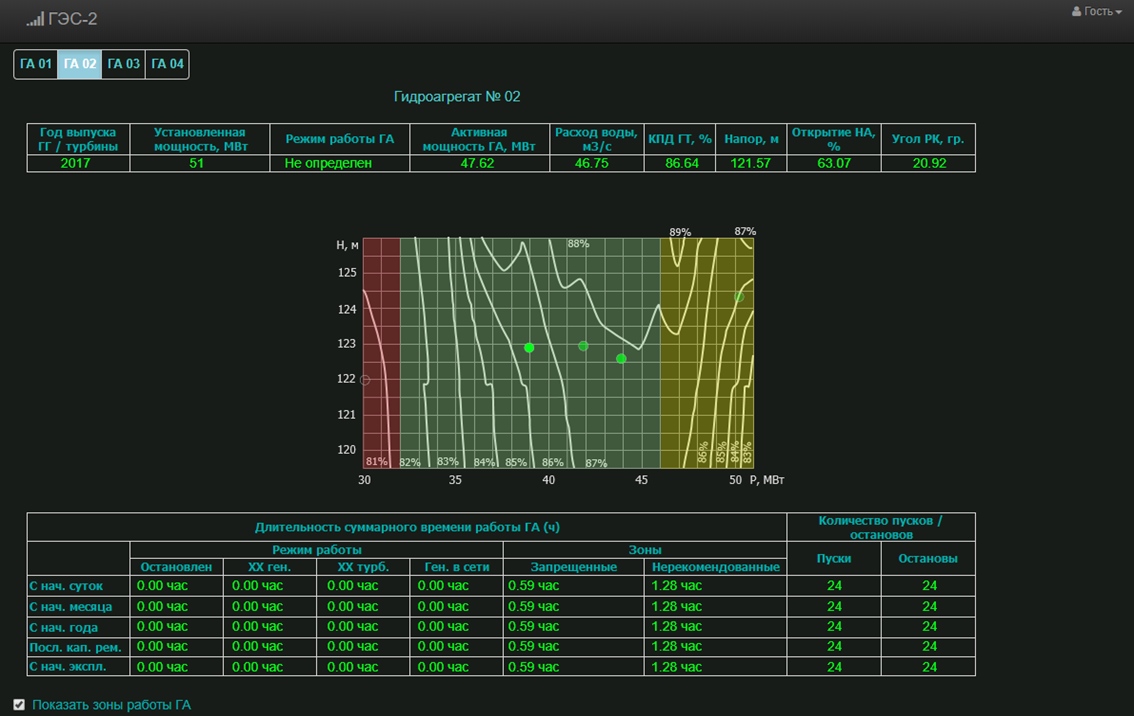

    Диаграмма

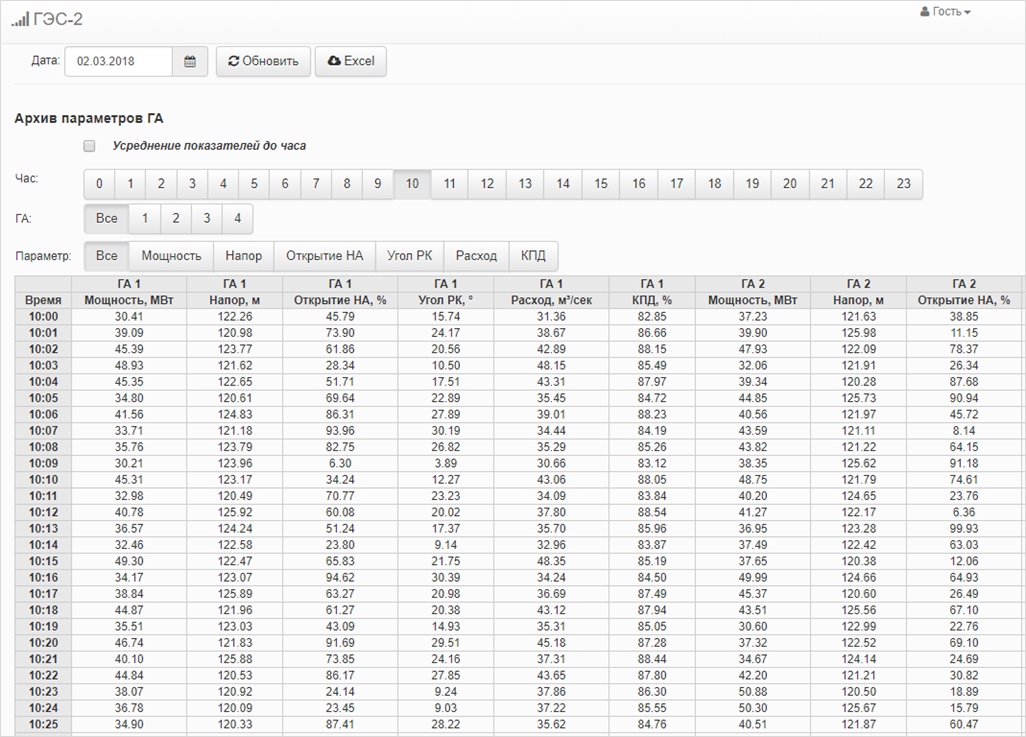

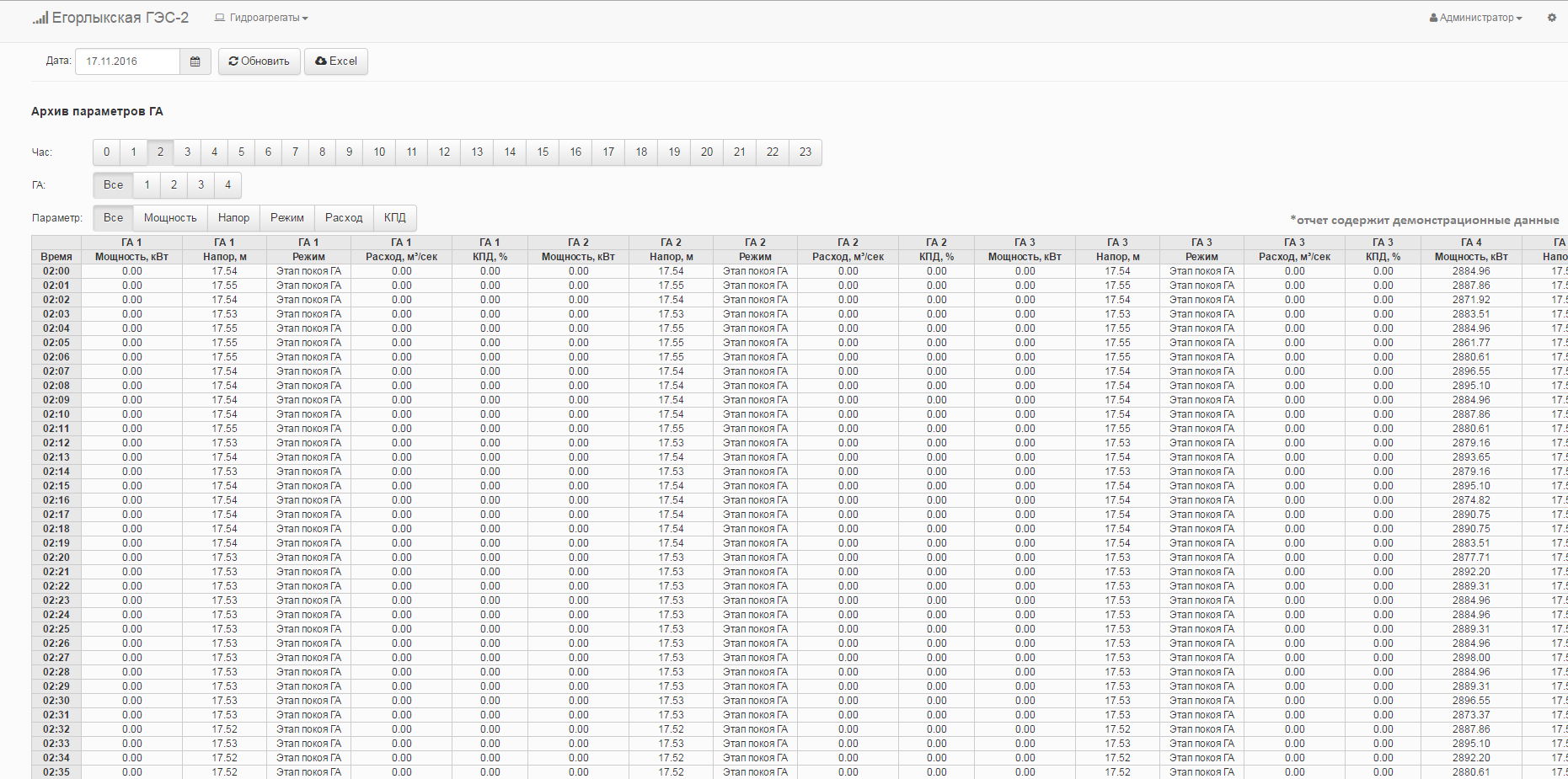

    Архив параметров гидроагрегата

    * отчеты содержат демонстрационные данные

    ТЭЦ Волжского автозавода

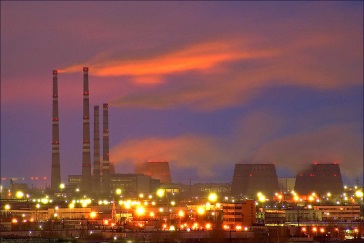

    ТЭЦ Волжского автозавода (ТЭЦ ВАЗа) — энергетическое предприятие в городе Тольятти Самарской области. Установленная электрическая мощность - 1172 МВт. Установленная тепловая можность 3903 Гкал/ч. Станция вырабатывает до 40 процентов электрической и 30 процентов тепловой энергии от всей производимой в Самарском регионе, обеспечивая энергоснабжение, отопление и горячее водоснабжение всех подразделений ОАО АВТОВАЗ, Автозаводского района Тольятти и предприятий промышленно-коммунальной зоны города.

    Назначение и цель системы

    Целью системы является предоставление возможности персоналу химического цеха станции эффективно и в полной мере обеспечивать контроль за состоянием водоподготовительного и теплоэнергетического оборудования, а также качеством и составом воды. Система позволяет осуществлять мониторинг основных показателей технологического процесса и вести ведомости работы оборудования. Система была внедрена в рамках технического перевооружения автоматизированной системы управления химического цеха ТЭЦ ВАЗа с целью обеспечения удовлетворительного технического состояния оборудования для безаварийного прохождения осенне-зимнего периода 2017-2018 гг.

    На ТЭЦ ВАЗа формируются следующие суточные отчеты:

    • Ведомость по бакам промывочных вод
    • Ведомость по дополнительному оборудованию
    • Ведомость по исходной и осветленной воде
    • Ведомости по НПТС
    • Ведомость по угольным фильтрам и конденсатоочистке
    • Ведомости по УПТС БПТС
    • Ведомость по химическому цеху

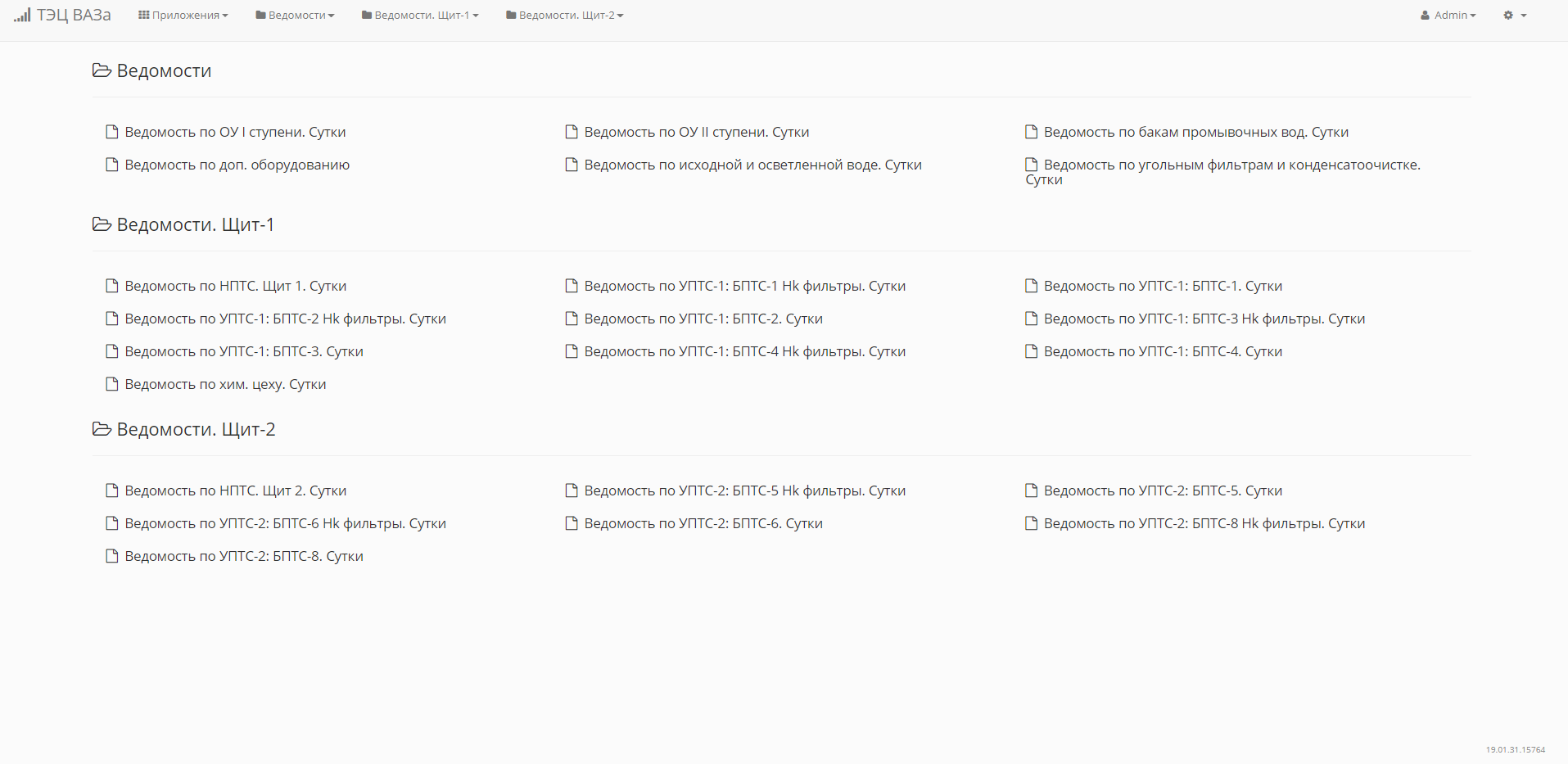

    Главное меню

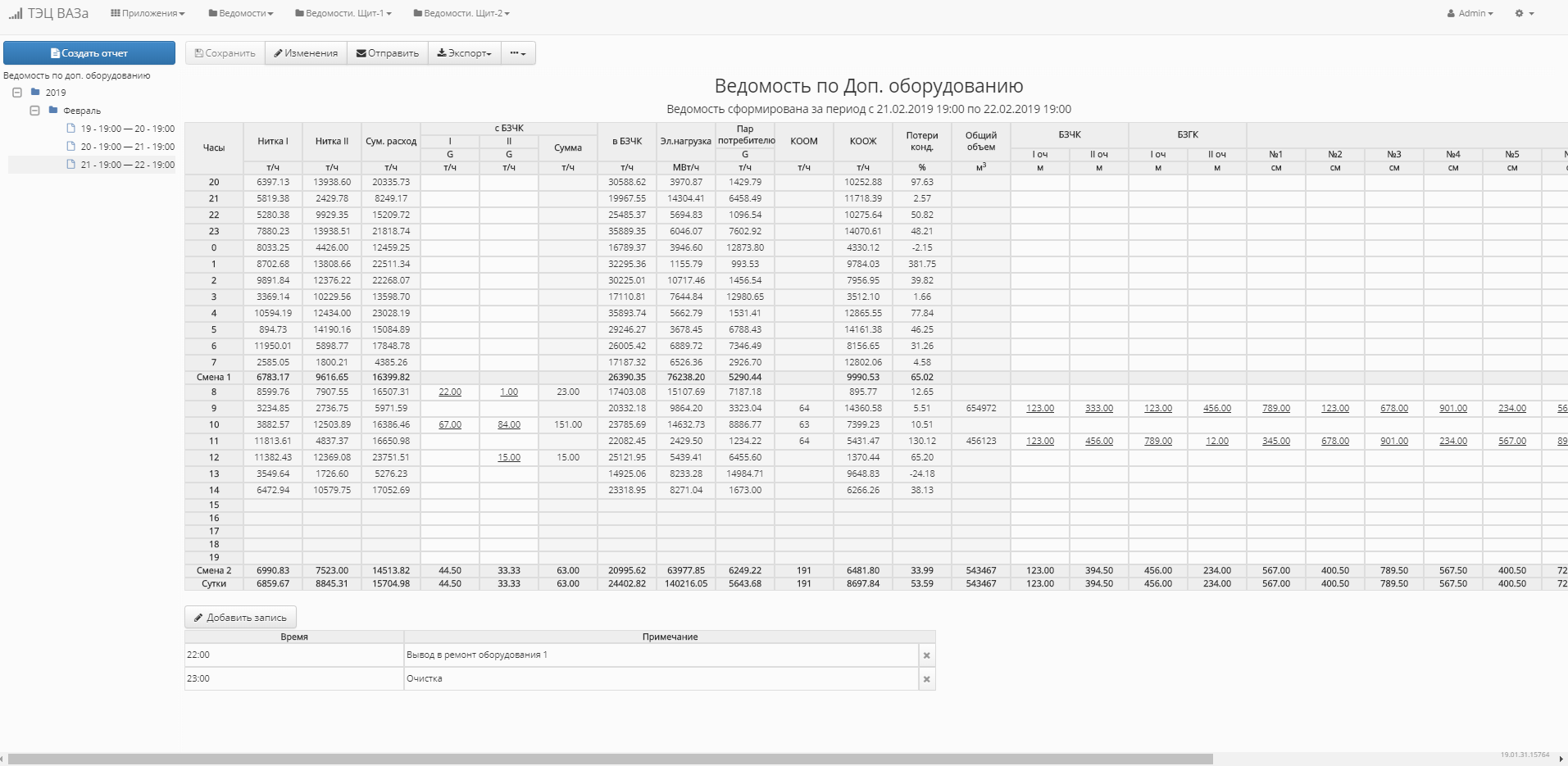

    Суточная ведомость оборудования

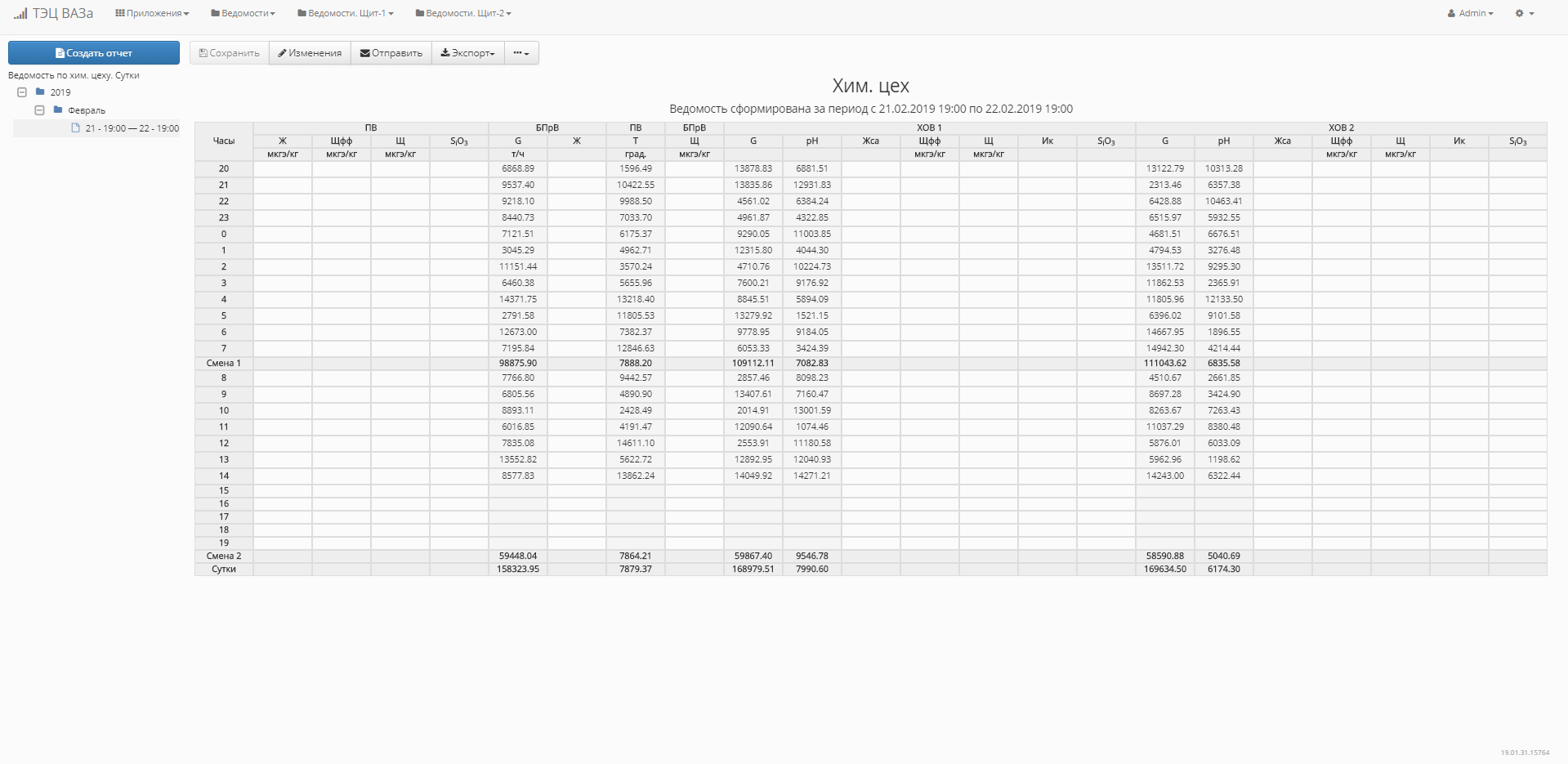

    Химический цех

    * отчеты содержат демонстрационные данные

    Джон Дир Русь

    Система разработана для завода по производству сельскохозяйственной посевной и почвообрабатывающей техники. В настоящее время завод выполняет такие производственные процессы, как металлообработка, сварка, покраска, а также сборка техники.

    Назначение и цель системы

    Информационная система предназначена для осуществления анализа производительности линии окраски компонентов и деталей сборочного производства за счет определения нахождения тележек с деталями на покраску на различных участках покрасочной линии и измерением времени нахождения тележек на этих участках.

    Система позволяет осуществлять мониторинг текущего состояния конвейера покрасочной линии, предоставляет возможность стропальщикам переводить детали из заказа в тележку на дальнейшую покраску, проверяющему - принимать покрашенные детали, отправлять детали на ремонт или выводить детали из ремонта для дальнейшего предоставления данных для формирования отчетов.

    Подсистема отчетов предоставляет возможность заинтересованному персоналу завода отслеживать объемы окрашенных деталей и затраченных материалов, своевременно получать информацию о загруженности и производительности покрасочной линии, а также позволяет определять потребность в рабочих и используемом оборудовании в соответствии с календарным рабочим графиком компании.

    На заводе предусмотрено формирование следующих отчетов в ПК "ТехноДок":

    • Загруженность линии покраски
    • Рекомендации по найму персонала
    • Общая эффективность оборудования (OEE)
    • Краткий отчет по затратам на ремонт деталей
    • Детальный отчет по затратам на ремонт деталей
    • Состояние работы участков

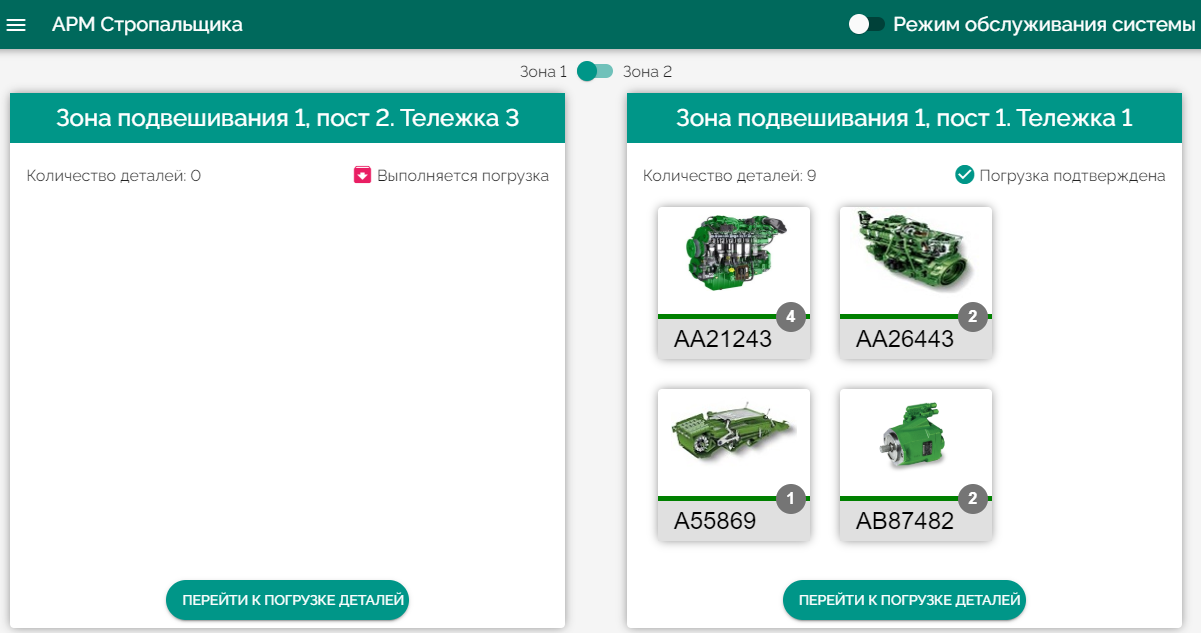

    АРМ Стропальщика

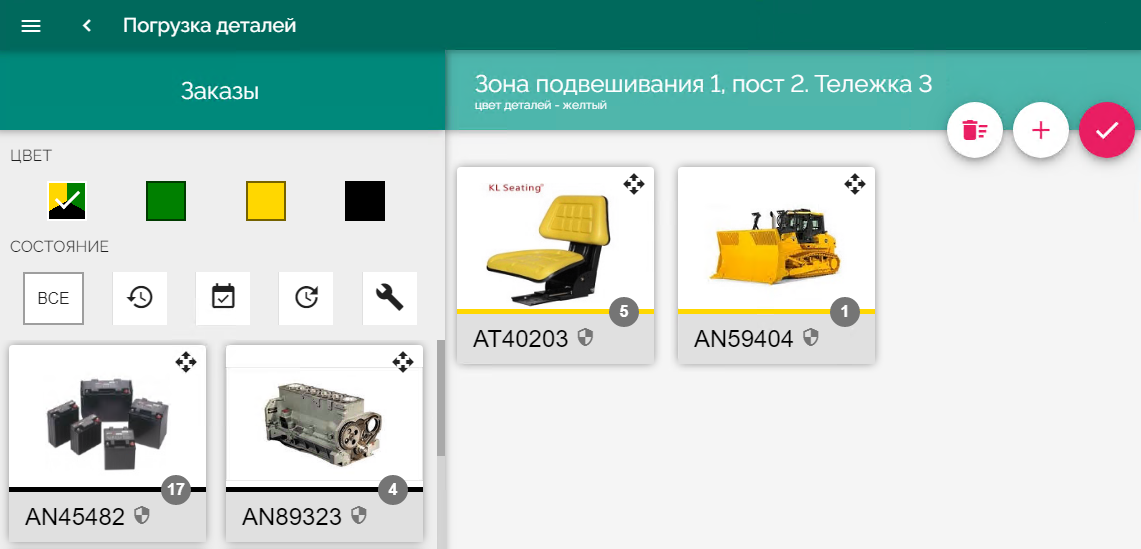

    Погрузка деталей

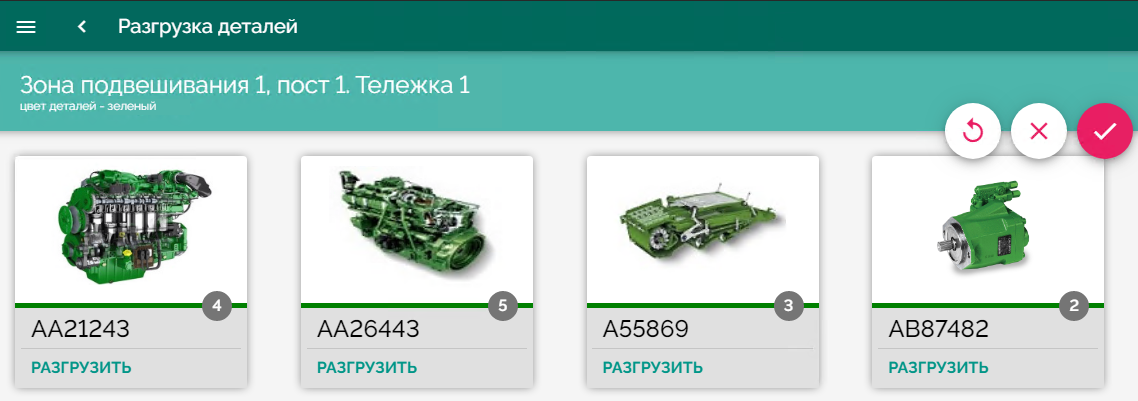

    Разгрузка деталей

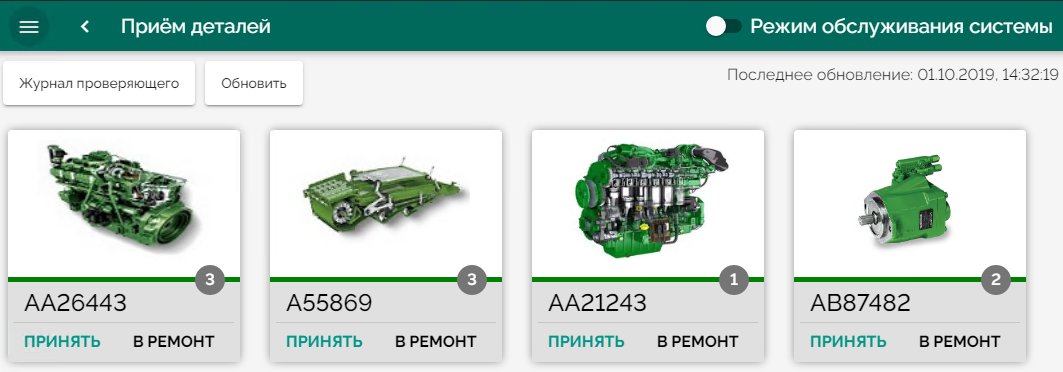

    АРМ Проверяющего

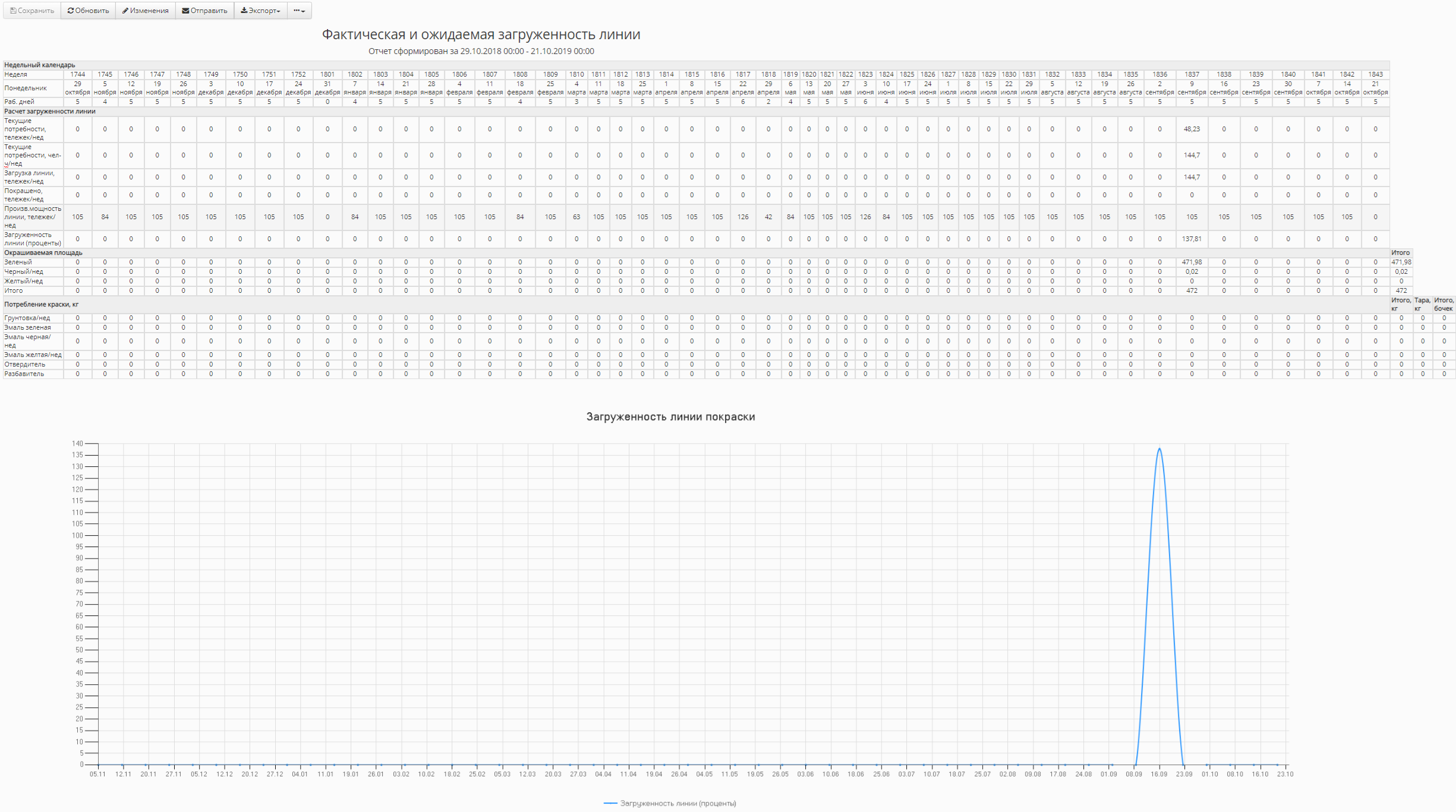

    Загруженность линии покраски

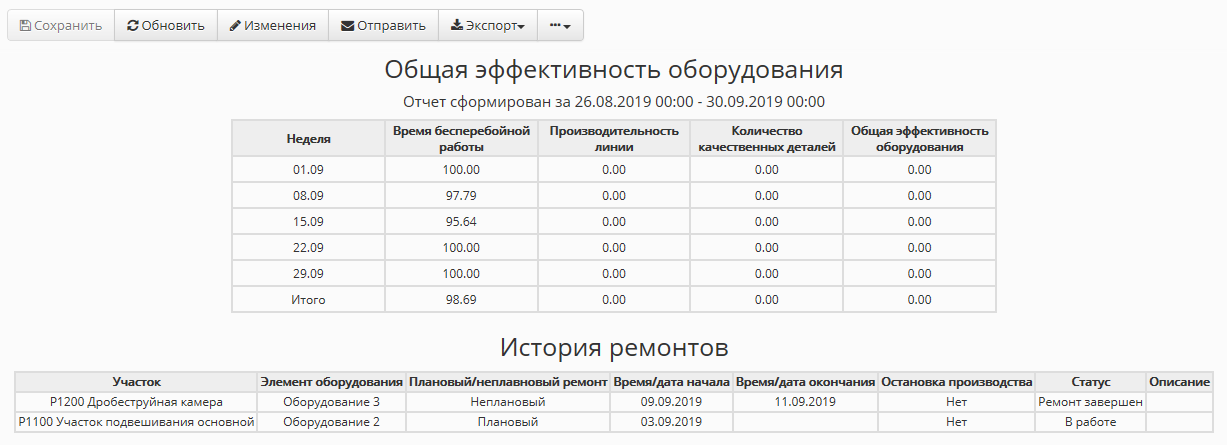

    Общая эффективность оборудования (OEE)

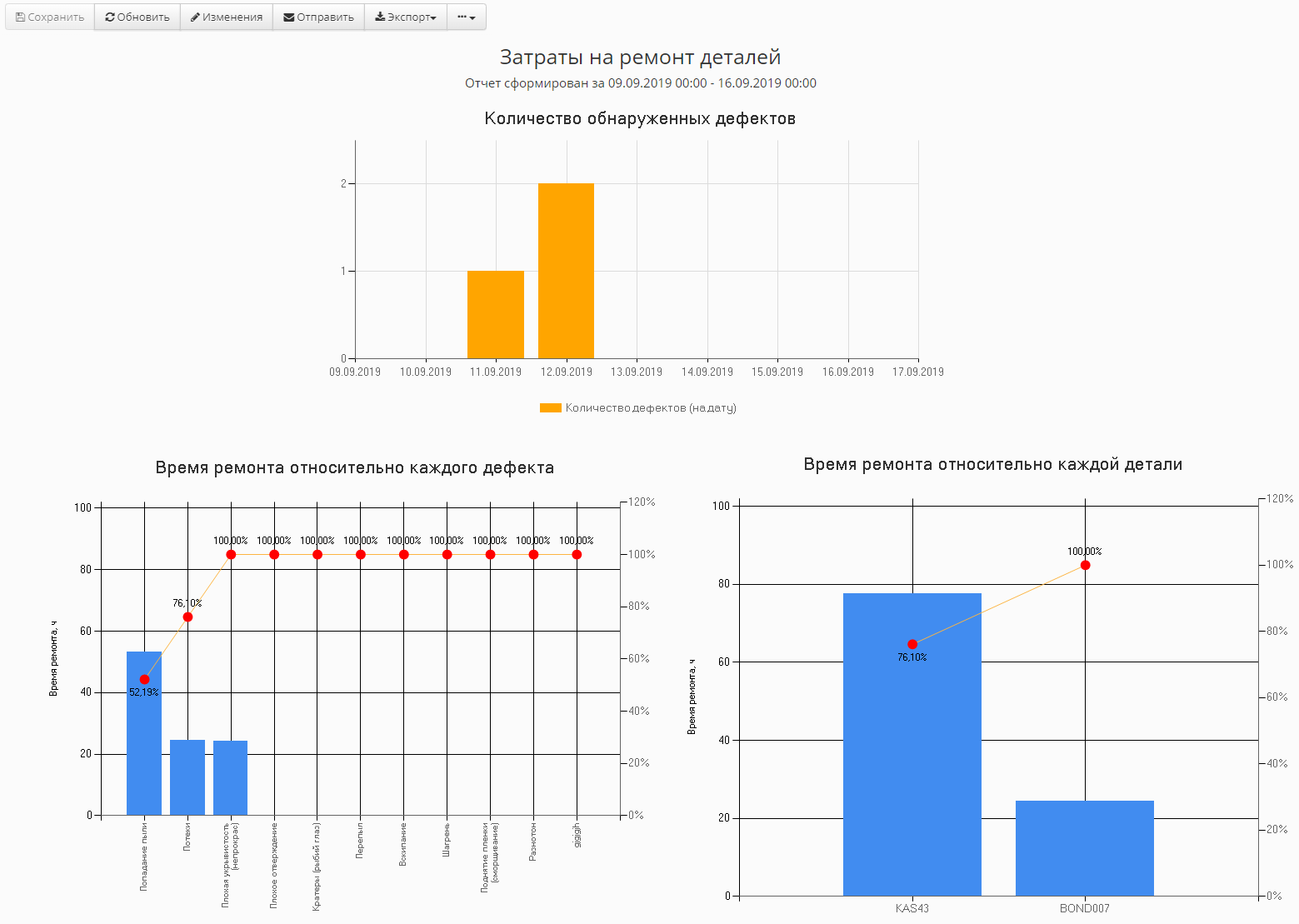

    Затраты на ремонт деталей

    * отчеты содержат демонстрационные данные
