Прохождение бланка

На форме «Прохождение бланка» оперативный персонал выполняет условия и операции бланка переключений. Форма открывается после создания бланка или по щелчку на названии бланка на форме «Бланки».

Описание формы​

На панели инструментов открытого бланка расположены кнопки:

  • «Выполнить» — запускает автоматическое прохождение бланка с текущего пункта;
  • «Остановить» — останавливает автоматическое прохождение;
  • «Прекратить» — прекращает бланк до выполнения всех пунктов;
  • «Закрыть» — закрывает бланк, в котором выполнены все пункты;
  • «Экспортировать» — сохраняет бланк в файл PDF или DOCX;
  • «Часовой пояс» — показывает время в бланке по местному или московскому времени.

Меню с тремя точками содержит пункты:

  • «Описание» — показывает описание шаблона бланка;
  • «Перейти к текущему шагу» — прокручивает бланк к пункту, который выполняется сейчас;
  • «Создать нетиповой шаблон» — создаёт шаблон из операций бланка;
  • «Добавить участников» — добавляет участников переключений;
  • «Сигнализации» — показывает сигнализации бланка и их команды;
  • «Отправить» — отправляет бланк по почте. Пункт виден, если на вкладке «Почтовый клиент» разрешена отправка писем;
  • «Журнал» — открывает журнал действий с бланком;
  • «Печать» — печатает бланк;
  • «Удалить» — удаляет бланк.

Под шапкой бланка расположены таблицы «Условия» и «Операции». В таблицах есть столбцы:

  • номер пункта;
  • «Описание» — текст пункта;
  • «Тип» — «SCADA» для пункта с командами в SCADA-систему или «Руч. ввод» для пункта, который пользователь подтверждает сам;
  • «Ключ ДУ» — положение ключа дистанционного управления при выполнении пункта. Столбец виден, если включена проверка ключа;
  • «Время» — время выполнения пункта;
  • «Статус» — «Выполнено (авт.)», «Выполнено (руч.)» или «Не выполнено».

Пункты типа «Текст» не выполняются: это пояснения внутри таблицы.

Выполнять пункты может пользователь с правом «Создание и работа с бланками переключений».

Выполнение пунктов вручную​

Пункты выполняются строго по порядку: кнопки доступны только у текущего пункта.

  1. В строке текущего пункта нажмите кнопку:
    • «Выполнить» — у пункта типа «SCADA». ТехноДок отправляет команды пункта в SCADA-систему и проверяет результат;
    • «Подтвердить» — у пункта типа «Руч. ввод». ТехноДок проверяет сигнализации и отмечает пункт выполненным.
  2. Проверьте статус пункта. Если пункт не выполнен, ТехноДок выводит команду, на которой выполнение прервалось, и причину.

У пункта с командой записи, которая меняет состояние оборудования, кнопка выделена красным.

Меню рядом с кнопкой пункта содержит два действия:

  • «Подтвердить вручную» — отмечает пункт выполненным без команд в SCADA-систему и без проверки сигнализаций;
  • «Отменить» — сбрасывает результат пункта, чтобы выполнить его заново.

Меню доступно у текущего пункта, у последнего выполненного и у пункта, выполнение которого не прошло.

Предупреждение

Пока сработала сигнализация шаблона, ТехноДок не отправляет команды в SCADA-систему. Пропустить такой пункт можно только действием «Подтвердить вручную». В этом случае команда в SCADA-систему не отправляется.

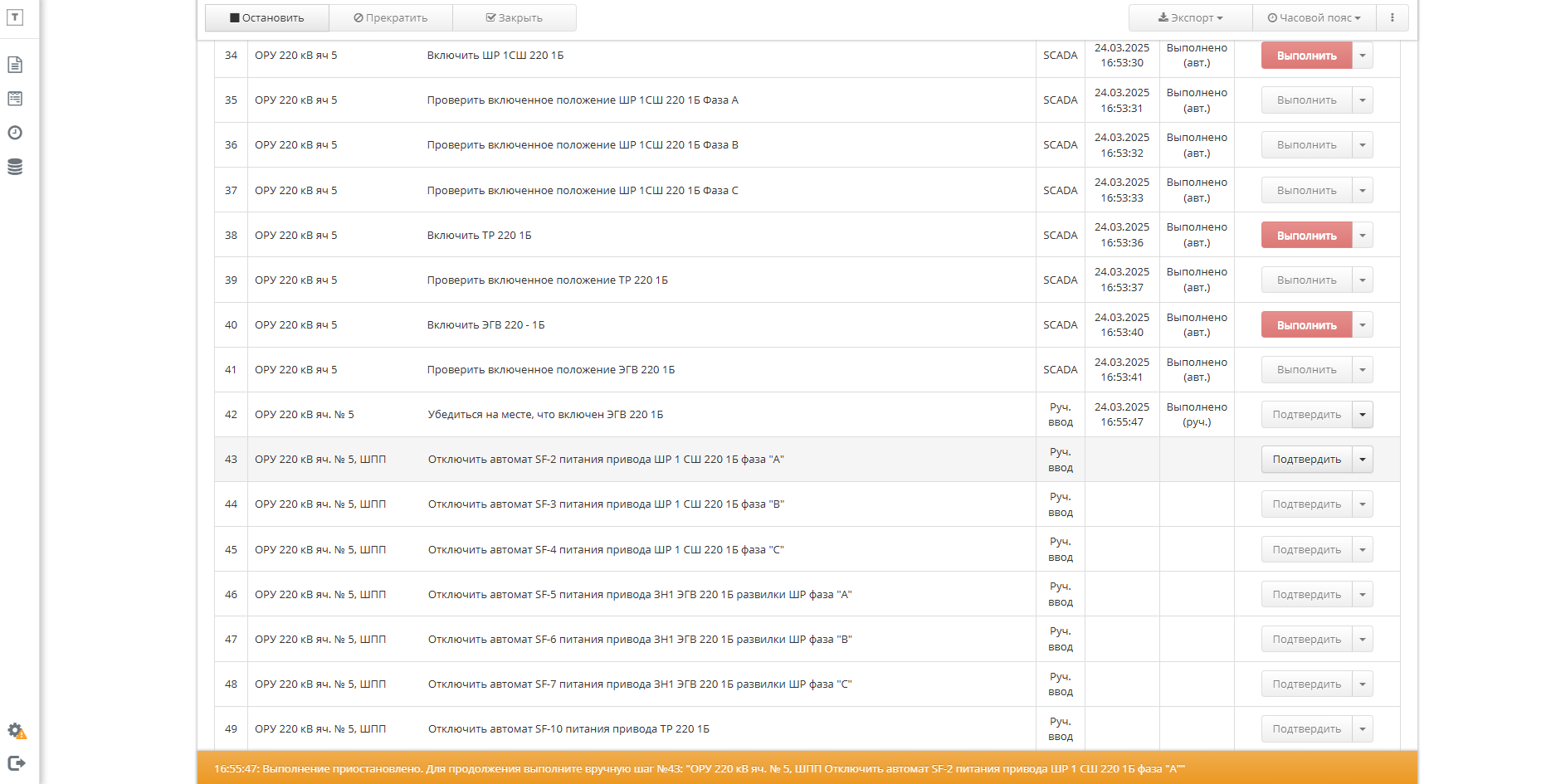

Таблица операций открытого бланка с кнопками «Выполнить» и статусами пунктов

Выполнение операций бланка

Автоматическое прохождение бланка​

  1. Нажмите кнопку «Выполнить» на панели инструментов. ТехноДок выполняет пункты по порядку и выдерживает между ними паузу из настроек модуля.
  2. Чтобы прервать автоматическое прохождение, нажмите «Остановить».

Автоматическое прохождение останавливается:

  • на пункте типа «Руч. ввод» — подтвердите пункт и снова нажмите «Выполнить»;
  • на пункте с командой записи, если на вкладке «Бланки переключений» выключена настройка «Разрешить автоматическое выполнение команд записи»;
  • на пункте, выполнение которого не прошло.

Закрытие окна браузера или панели SCADA-системы не прекращает бланк. Бланк остаётся открытым, и к нему можно вернуться с формы «Бланки».

Закрытие бланка​

Когда выполнены все пункты, нажмите кнопку «Закрыть». Кнопка недоступна, пока есть невыполненные пункты или идёт автоматическое прохождение.

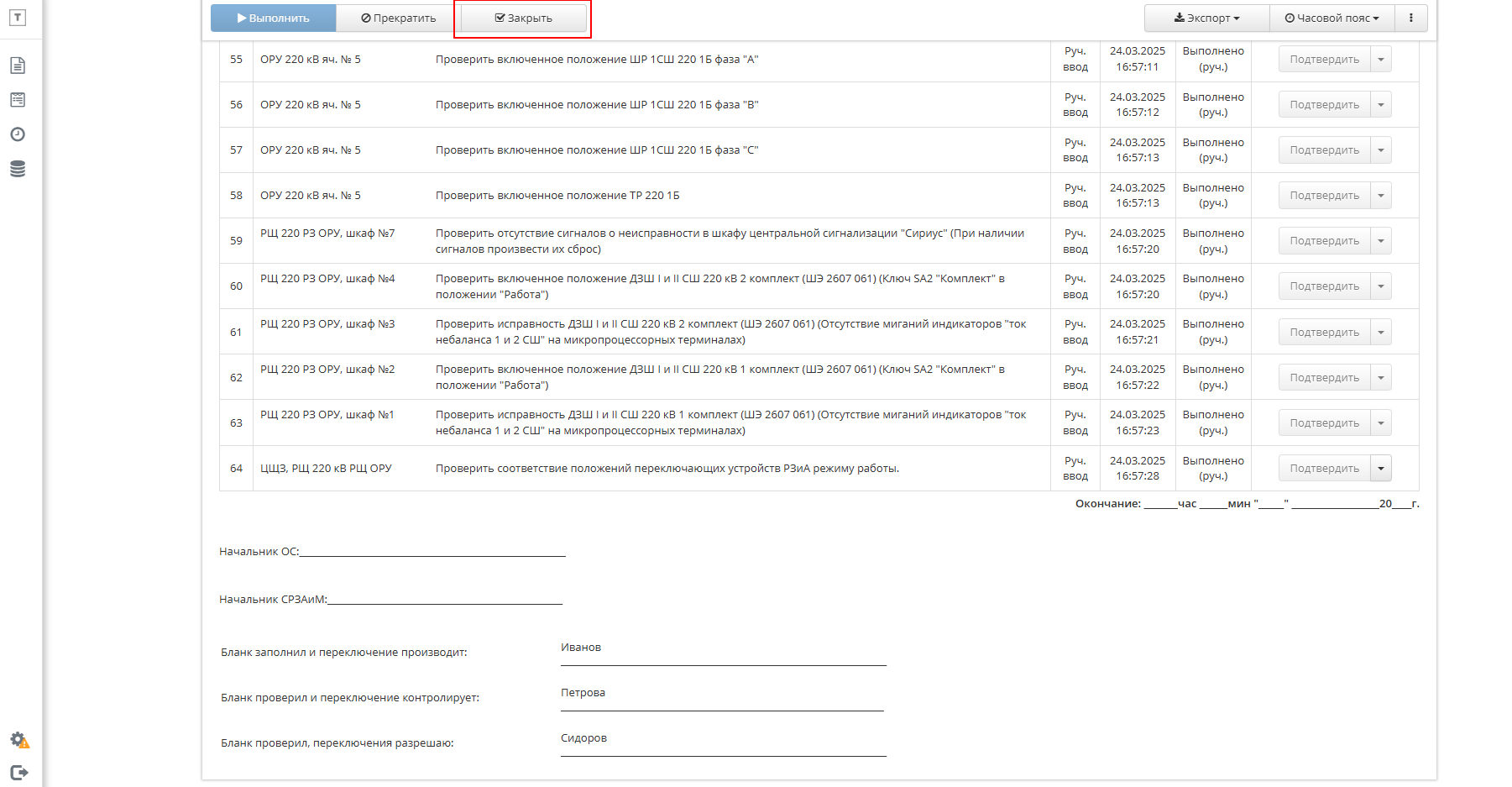

Бланк с выполненными пунктами и доступной кнопкой «Закрыть»

Завершение бланка переключений

Если на вкладке «Бланки переключений» формы «Администрирование» включён экспорт при закрытии, ТехноДок сохраняет бланк в файл на сервере.

Прекращение бланка​

  1. Нажмите кнопку «Прекратить».
  2. В окне «Прекращение бланка переключений» задайте «Причину прекращения», «Дату прекращения» и пользователя в поле «Бланк прекращает».
  3. Нажмите «OK».

Создание шаблона из бланка​

Если переключения нужно продолжить по изменённой программе, из открытого бланка можно создать нетиповой шаблон. Действие доступно пользователю с правом «Администрирование шаблонов бланков переключений».

  1. В меню с тремя точками выберите «Создать нетиповой шаблон».
  2. Задайте «Название» нового шаблона.
  3. В поле «Номер операции» укажите, с какой операции начинается новый шаблон.
  4. Если текущий бланк больше не нужен, включите «Прекратить выполнение текущего бланка».
  5. Нажмите «Создать».

Просмотр журнала бланка​

  1. В меню с тремя точками выберите «Журнал».
  2. В окне «Журнал бланка переключений» задайте период «С» и «По». Если нужно, выберите пользователя и введите текст для поиска в описании.

Журнал показывает время, пользователя и описание каждого действия с бланком.
